北汽新能源堅持戰略定力，應對各種挑戰，走過了14年艱苦創業歷程。目前，北京新能源汽車股份有限公司由北京汽車集團發起并控股，為國內新能源汽車上市第一股。通過十余年創新發展，北汽新能源成為中國新能源汽車行業的開拓者，旗下極狐品牌不斷沖擊高端市場，為消費者帶來全新的純電體驗。

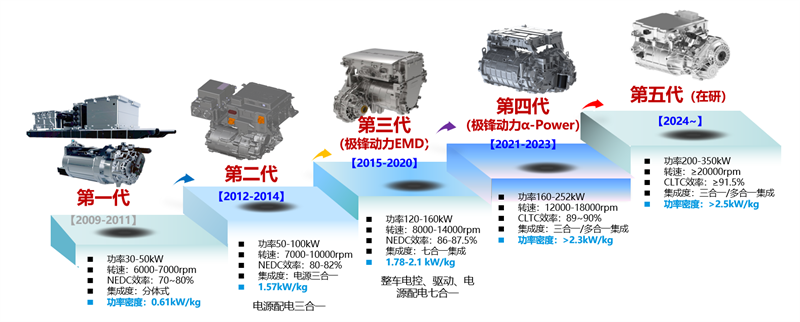

北汽電驅動總成關鍵核心技術堅持自主研發，已經量產到第四代，擁有完整的開發體系和驗證能力；電驅動總成堅持高集成、高效率的發展路線，由功能、模塊集成發展至總成級性能集成，未來追求更高的功率密度及優秀的NVH噪聲表現。第四代極鋒動力α-Power動力系統，功率覆蓋160~252kW，轉速覆蓋12000~18000rpm，CLTC循環平均效率高達90%。整個多合一總成擁有很高的集成度，功率密度大于2.3kW/kg。目前在研的第五代電驅技術，功率可以再上一個臺階，達到200~350kW，轉速大于20000rpm。CLTC效率目標超過91.5%，功率密度超過2.5kW/kg。

極鋒動力電驅動總成，先后獲得中國汽車工業科技進步獎一、二等獎，北京市科學技術進步二等獎，三屆新能源汽車“中國心”金獎等多項榮譽，產品技術獲得行業認可；

極鋒動力（α-Power）總成已于2021年量產，采用電機和減速器共殼體集成方案，功率達到175kW，最高效率突破93.5%，CLTC效率88.5%，1m聲壓級≤80dBA，實現高集成、高功率密度、高效率、低噪聲的三高一低的產品目標。

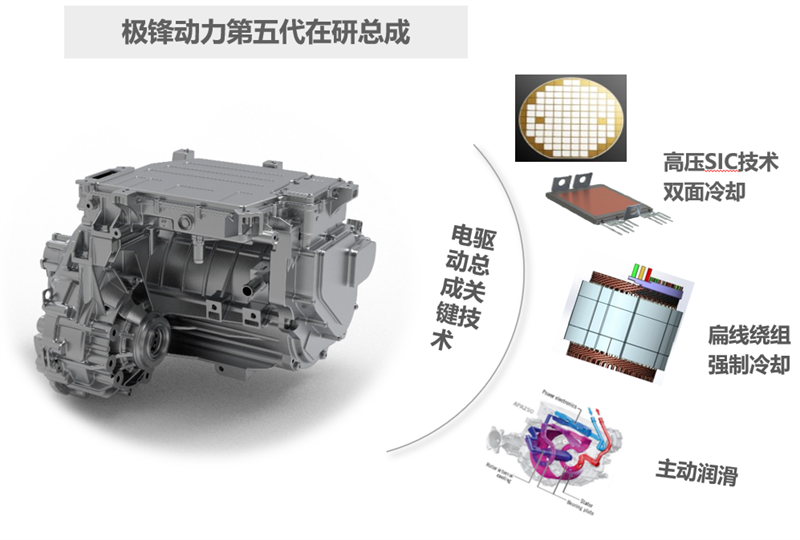

 極鋒動力在研第五代高壓SiC電驅動總成，采用扁線、SiC、主動潤滑等技術，旨在打造具備國際競爭力的高性能電驅動總成，峰值功率突破250kW，CLTC效率達到91.5%。總成采用電機減速器共殼體、共冷卻等集成技術，總成重量降低15%。采用高效電機，碳纖維轉子套，主動潤滑，雙面冷卻等技術，實現≥2.5kW/kg ；應用非均勻氣隙電機，轉子斜極，諧波抑制等技術實現1m聲壓級≤78dBA，支持整車主觀評價達到行業領先的7.5分。

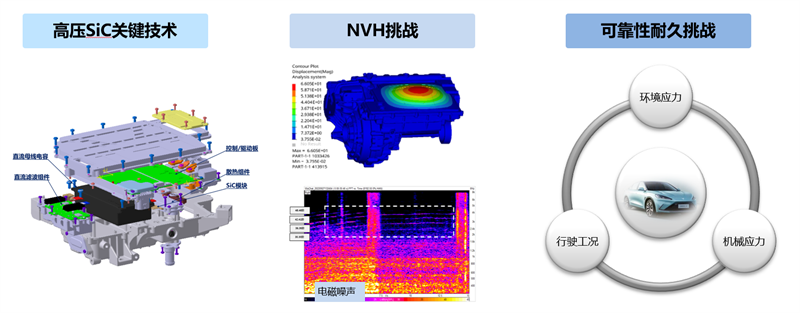

高壓SiC作為未來毫無疑問的趨勢技術，應用中面臨三大關鍵技術挑戰：

• 高壓SiC關鍵技術：900V高壓SiC控制器開發、EMC抑制、雙面冷卻散熱設計等難題；

• NVH挑戰：高速高頻帶來的機械激勵、電磁激勵、輻射噪聲等噪聲控制難題；

• 可靠性耐久挑戰：覆蓋多場景、多工況耐久載荷譜的科學性與合理性難題。

北汽面對這三大挑戰，分別給出了自己的解決思路：

高壓SiC關鍵技術

封裝工藝中，北汽采用塑封雙面冷卻（DSC）方案，相對于標準HPD封裝，DSC芯片減少1/4、功率密度提高28%，封裝拓展更加靈活，壽命提升4倍。

硬件設計中，PCBA控制電路和驅動電路采用一體化設計，提高集成度，體積減小20%；兼容中壓400V和高壓900V平臺。采用片上溫度傳感器和電流傳感器加快保護的響應速度，過溫保護時間從ms級縮短為μs級，短路保護時間縮短至1μs 。

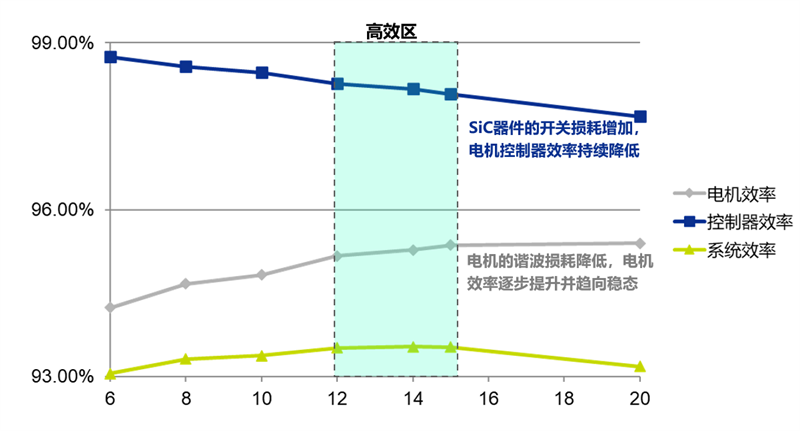

針對開關頻率的研究結果顯示，隨著開關頻率的提升，SiC器件開關損耗增加，電機諧波損耗降低，在12-15kHz之間系統效率達到最優值。

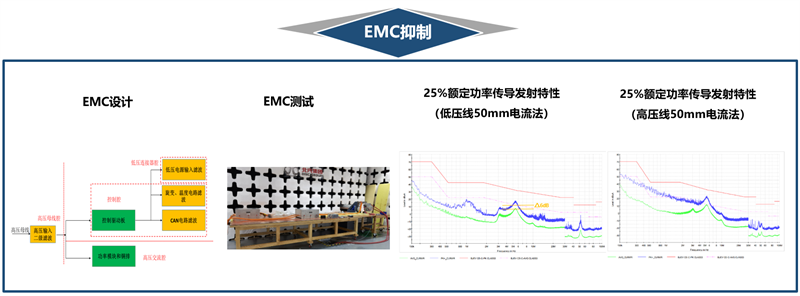

在熱管理結構中，該功率模塊選擇了先進的“三明治”式雙面冷卻散熱結構，優化水道高度提升流速，選用高散熱系數鋁材，應用釬焊技術，散熱能力提升30%，功率密度提升20%?？刂破鲀?nèi)部結構采用分腔設計，對PCB板及高低壓接口加強濾波設計，SiC電機控制器達到EMC Class-3等級。

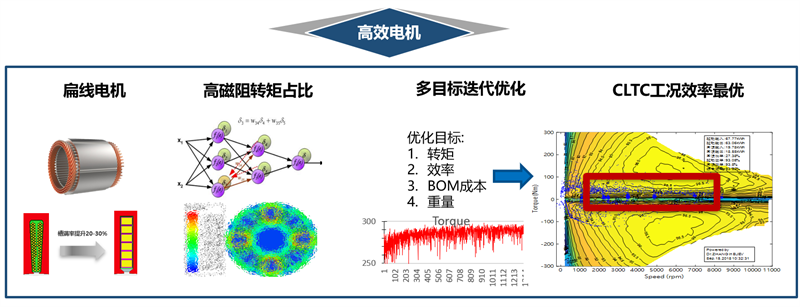

在高效扁線電機的開發過程中，電機鐵芯變短，槽滿率提升20-30%，電機功率密度提升10%以上；通過對電機轉矩、電磁力、高速轉子強度、成本、重量等多目標平衡設計，經過上萬次仿真優化迭代，實現CLTC工況效率最優，相對圓線提升1%以上。

NVH挑戰

NVH一直是新能源汽車的重點領域。北汽的NVH開發采用了Hypermesh/Maxwell/Romax軟件開發工具，基于自建的NVH開發V流程，正向開發NVH性能；通過多目標自尋優電磁方案設計和諧波注入技術持續降低電磁力，并進行結構拓?fù)鋬?yōu)化降低輻射噪聲，達到總成1m聲壓級≤78dBA的指標，整車NVH主觀評價達到7.5分。電驅動總成重點圍繞電磁激勵、結構模態、齒輪嚙合激勵、加工工藝等方面提升NVH性能。

可靠性耐久挑戰

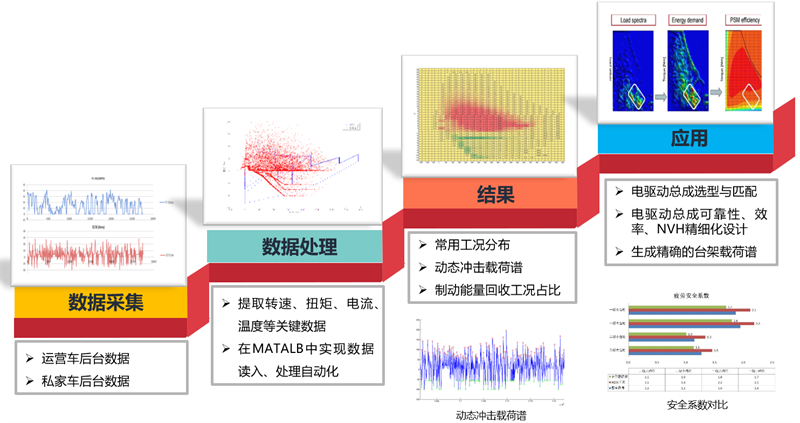

高壓SiC電驅動總成的耐久載荷譜研究是解決可靠性耐久問題的關鍵一步。每個國家由于不同地域特點、法規以及用戶的駕駛習慣，真實使用的路面工況對汽車的要求完全不同。北汽基于超20萬用戶路譜數據分析并與整車極限驗證路試數據對比分析，優化電驅動總成的耐久試驗載荷路譜，考核工況更為精準、合理。

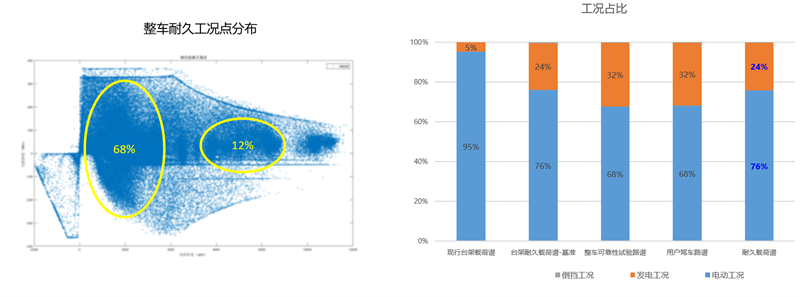

基于用戶實際路譜大數據，分析輸入轉速、扭矩及功率的分布情況，用戶常用工況主要集中在中低扭。通過分析不同用戶駕駛習慣，90%動態沖擊為中低扭矩（50~130N.m），約為30%峰值扭矩負荷。

因此，新的控制策略在北汽現載荷譜特征基礎上進行優化調整，增加了制動能量回收工況、低速高扭、中低扭沖擊及倒車工況，試驗時間由600hrs提高到650hrs，使電驅動總成耐久考核工況更加合理；載荷譜工況包含了速度交變、扭矩交變、極限車速等工況，電驅動總成耐久考核標準與實際路譜匹配度更高。

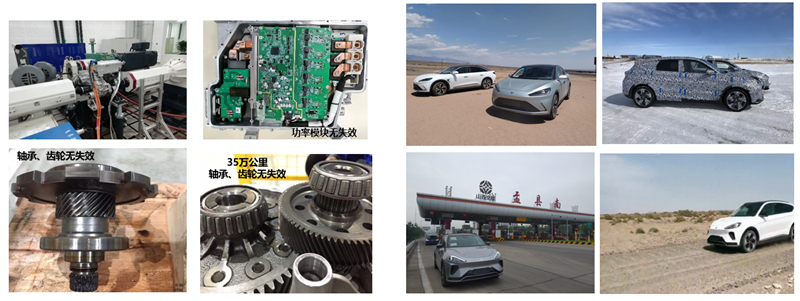

最終的研究發現，優化后的臺架耐久載荷譜工況與用戶及整車可靠性路譜工況比例接近。在完成10余臺臺架耐久試驗驗證后，累積8000小時，電驅動總成0故障；搭載極狐各階段30余臺車進行整車驗證。包含環境適應性、高溫高寒試驗、道路強化耐久試驗和長里程類試驗，累計試驗里程超300萬公里，單車最長里程超35萬公里，電驅動總成0故障。

總結

北汽對于新能源汽車投入了大量的研發資源，旗下“極鋒動力”為北汽集團持續打造具備一流競爭力的電驅動總成產品。在面向未來的高壓純電平臺動力系統的開發中，北汽突破了多個關鍵技術，特別在新能源汽車的薄弱環節耐久載荷譜測試上強化了開發要求。高性能平臺長久運行可以保證性能不衰減、不失效，是比這項技術的峰值性能數字更加需要技術投入的重中之重，也更有實際意義。
