上汽作為國產汽車的排頭兵，一直以來對動力總成不斷進行投入，全面、細致對各種前瞻技術進行深度研究及布局。在電氣化的浪潮下，“國家隊”選手同樣沒有落下。

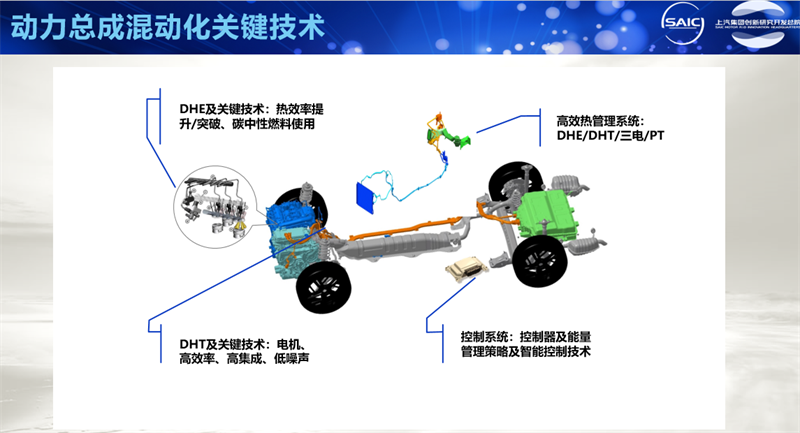

在本次技術大會上，上汽集團創新研究開發總院總監徐政博士全面、詳盡的展示了動力總成混動化的關鍵技術開發成果。主要分為以下四大部分：
1. DHE及關鍵技術：熱效率提升/突破、碳中性燃料的使用
2. DHT及關鍵技術：電機、高效率、高集成、低噪聲
3. 高效熱管理系統：DHE/DHT/三電/PT
4. 控制系統：控制器及能量管理策略及智能控制技術
DHE及關鍵技術

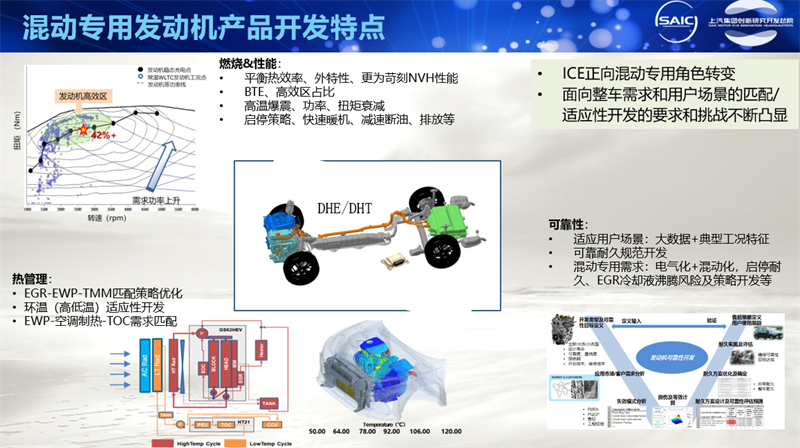

混動專用發動機根據不同的混動架構，具有自身獨特的開發特點。發動機正在向混動專用角色轉變，面向整車需求和用戶場景的匹配與適應性開發的要求和挑戰不斷凸顯。首先，在燃燒與性能方面，混動發動機需要重新評估外特性與熱效率的側重點，特別是凸顯了更為苛刻的NVH性能，成為傳統油耗、動力、排放外最重要的評價指標。在混動發動機開發中，最高熱效率、高熱效率區占比更加重要。發動機除了高效發電，也存在直驅的工況，在維持高效的前提下如何降低功率點的高溫爆震，平衡扭矩衰減是值得重視的問題。混動發動機一定程度與輪端解耦，頻繁的啟停控制策略、快速暖機、減速斷油與排放控制是新的控制策略帶來的新的工況循環下的新挑戰。
第二，熱管理在混動開發中尤為關鍵。發動機不再作為動力系統中的唯一熱源，而是參與到整個更加復雜的動力系統、整車系統中。另外，由于追求高熱效率，EGR、電動水泵等技術的使用，使得整機的溫控要求更高。發動機頻繁的啟停需要溫控持續跟隨，不能脫節。發動機的余熱、水溫都必須與EWP-空調制熱-TOC的需求匹配。此外，還有對于不同環境溫度的適應性開發。
最后，可靠性是任何車用動力系統必不可少的功課。新的混動專用動力系統，不同的用戶需求更加定制化。智能化、網聯化給予動力系統建立定制化開發流程的可能。因此，混動專用發動機的標定開發需要配合大數據與用戶典型使用工況進行優化迭代。電氣化可靠性、混動匹配可靠性、啟停耐久、EGR冷卻液沸騰風險等混動專有的可靠性風險需要建立新的測試標準與控制策略。

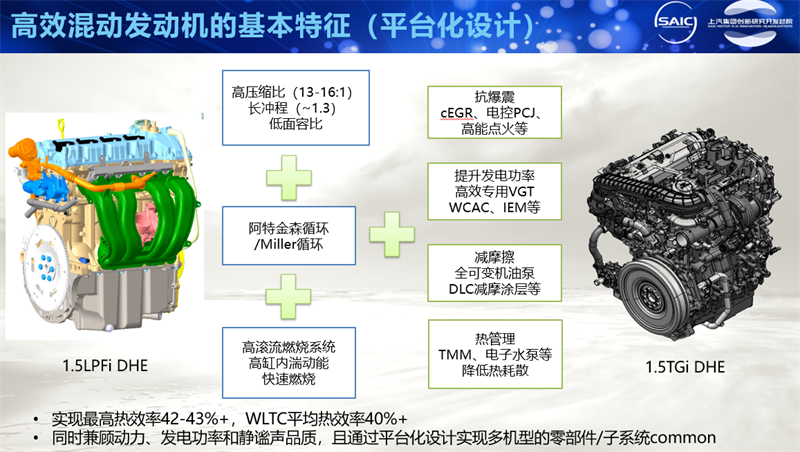

上汽高效混動專用發動機具有以下幾個基本特征：燃燒系統減動力增效率：高壓縮比（13~16），長沖程（~1.3），低面容比；循環基本鎖定不對稱循環：即阿特金森循環/米勒循環；燃燒系統不斷提升滾流比，提升湍動能快速燃燒；低溫冷卻EGR，電控活塞冷卻噴嘴、以及高能點火技術，有效穩定稀釋燃燒，減少高壓縮比帶來的爆震風險；利用高效專用VGT、WCAC、IEM等提升發電功率；使用全可變排量機油泵與DLC減摩涂層，降低發動機摩擦功；利用TMM、電子水泵等降低熱耗散，提升熱管理響應速度。
目前已經開發完畢的1.5L PFI DHE與1.5Gi DHE可以實現最高熱效率42~43%，WLTC的平均熱效率超過40%，并匹配卓越的NVH表現。
下一代超高熱效率混動專用發動機，有效熱效率達到46%+。除了以上幾個關鍵特征的持續優化外，上汽給出了獨特的解題思路：圍繞混合噴射建立長沖程、高壓縮比的分層燃燒系統，配合高能點火線圈實現超稀薄燃燒。在進排氣系統上，使用超高效率的增壓器，配合電子增壓器為稀薄燃燒提供足夠的空氣。低壓冷卻EGR與余熱回收EHRS集成，提高余熱利用效率。

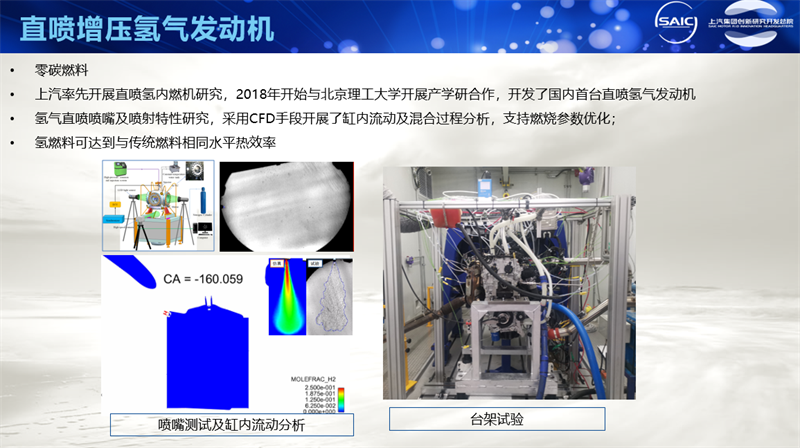

面對未來碳中性燃料，上汽也是國內最早進行實踐探究的團隊。早在2018年，上汽率先開展直噴氫內燃機研究，與北京理工大學合作，開發了國內首臺直噴氫氣發動機。對其中的氫氣直噴噴嘴與噴射特性進行了細致的研究，采用CFD手段開展了缸內流動及混合過程分析，支持燃燒參數優化。
DHT及關鍵技術

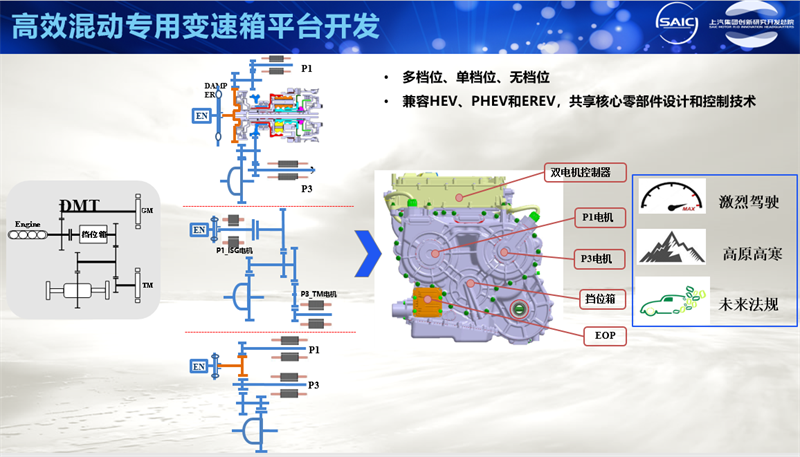

上汽開發的混動專用變速箱DHT設計基礎是以P1+P3雙電機架構。在驅動軸上，這套DHT還集成了一個檔位箱，可以實現多檔位、單檔位、無檔位的切換，可以兼容HEV、PHEV、REEV等多個架構，共享核心零部件設計和控制技術。

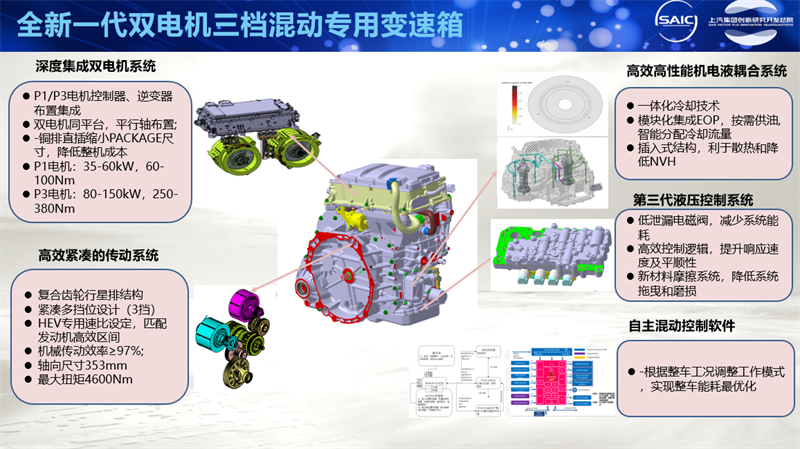

基于這個設計基礎，全新一代雙電機三檔混動專用變速箱深度集成雙電機系統，采用3檔架構，P1電機35-60kW，60~100Nm，P3電機80~150kW，250~380Nm，以復合齒輪行星排結構設計，機械傳動效率大于97%，最大可實現4600Nm的扭矩輸出。

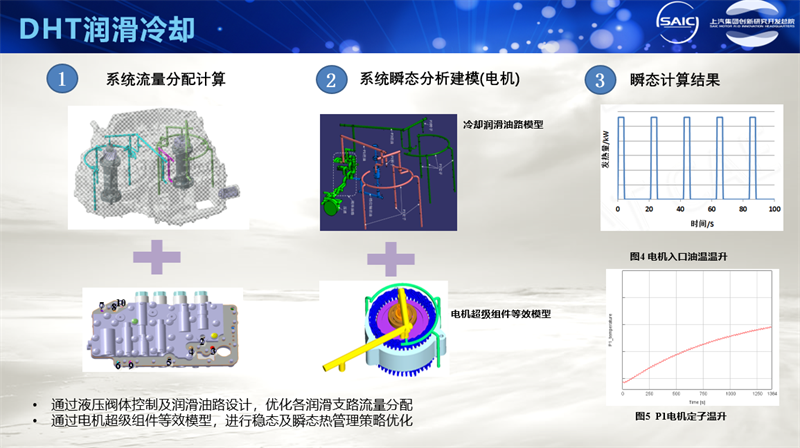

該DHT采用了高效高性能機電液耦合系統，具有一體化冷卻油冷技術，模塊化集成EOP，按需供油，智能分配冷卻流量。第三代液壓控制系統采用低泄漏電磁閥，有效減少系統能耗，采用新材料減摩，降低系統拖拽磨損。自主開發混動控制軟件，提升響應和平順性，實現整車能效最優。
高效熱管理系統

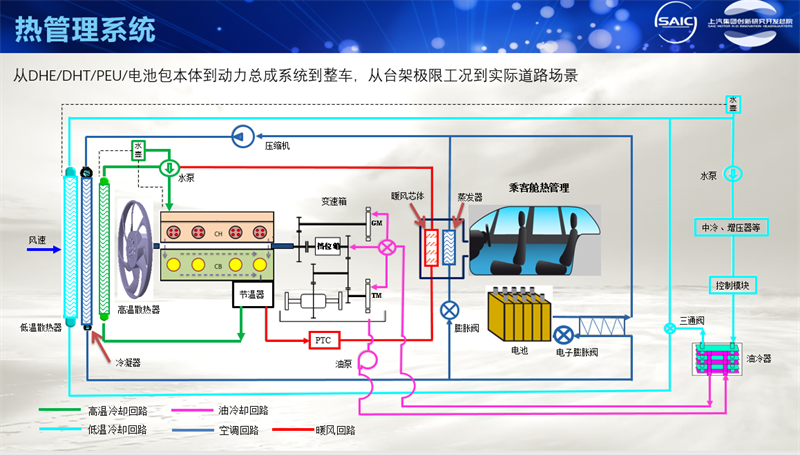

新的動力系統熱管理設計不僅僅只考慮了DHE與DHT自身的熱管理控制，更多的參與到PEU、電池包本體到整車的熱管理當中。從臺架極限工況測試到實際道路場景均進行了特殊的測試驗證，保證可靠性與高效性。

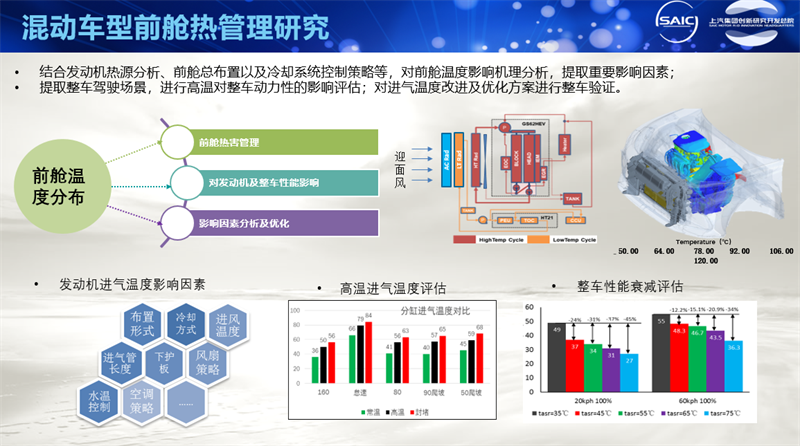

由于混動車型DHE、DHT以及散熱器等均布置在前艙，上汽特別對這一部分的熱管理進行了深入研究。結合發動機熱源分析、前艙總布置以及冷卻系統控制策略等，對前艙溫度影響進行機理分析提取重要影響因素。根據整車駕駛場景進行高溫對整車動力性的影響評估，并持續對進氣溫度改進以及優化方案進行整車驗證，以保證前艙中復雜的熱源得以控制。
控制系統

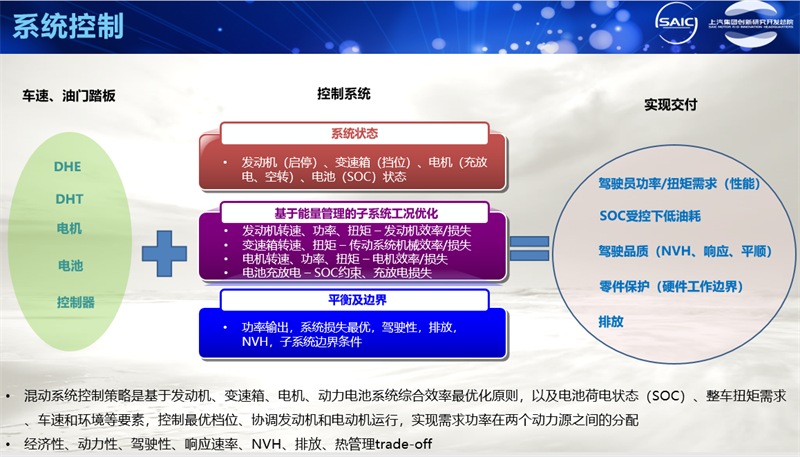

混動系統控制策路是基于發動機、變速箱、電機、動力電池系統綜合效率最優化原則，以及電池荷電狀態(SOC)、整車扭矩需求、車速和環境等要素，控制最優檔位、協調發動機和電動機運行，實現需求功率在兩個動力源之問的分配。最終的控制策略是經濟性、動力性、駕駛性、響應速率、NVH、排放、熱管理的trade-off。

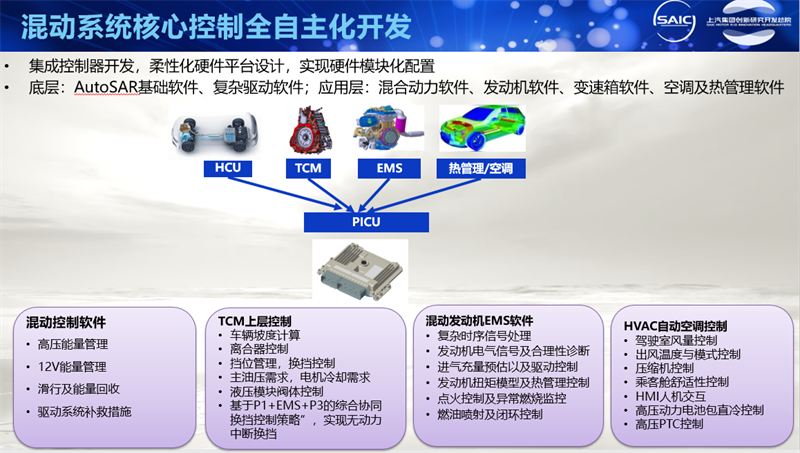

上汽在控制層面投入巨大，實現了混動系統核心控制全部自主研發。集成控制器開發，柔性化硬件平臺設計等實現硬件模塊化配置。從底層：AUtOSAR基礎軟件、復雜驅動軟件到應用層：混合動力軟件、發動機軟件、變速箱軟件、空調及熱管理軟件全部自研架構與算法。
總結
上汽作為國產汽車工業老大哥，在電氣化浪潮中穩扎穩打，從四個維度全面建立自研體系，生成了一套獨特的技術路線。特別是在熱管理與系統控制方面，相比于新勢力，顯然“國家隊”選手在一些不引人注意的地方，例如不同時域、地域的可靠性，熱管理優化等方面，進行了更多的研究與論證，保證整車的可靠。在技術自主方面，上汽一貫堅持自研“不丟靈魂”的原則。本次中國心十佳發動機獲獎機型第三代藍芯2.0T高性能黑標發動機也是彌補了我國自主高性能發動機的缺口。上汽在這些方面的努力值得被消費者關注，并被市場認可。
