豐田重拾三缸機的秘密

作者:Jeff 更新時間:2023-01-02 點擊數:

  • 最后試水三缸機的超級車企

豐田這個濃眉大眼的,最終也是禁受不住三缸的誘惑。

在去年豐田在國內首先試水了雷凌車型,將同2.0L 搭載Dynamic Force高熱效率燃燒系統模塊化下方到1.5L三缸機。而這臺發動機搭載的車型上進行簡單的對比,實際上相對于之前的1.2T,優勢并不大,最大功率雖然提升了4kW,但最大扭矩缺降低了37NM,還是在4600轉達到的。要知道最大功率的點不常有,而地板油常有。最致命的是,“三缸抖”的固有印象已經牢牢印在國人心中。

實話實說,三缸機擁有眾多優點。重量輕、結構緊湊,這使得三缸機可以放置在制造商所有車輛范圍內的多個平臺上,特別是在A級車這種本來空間就有限的設計中,減少動力總成的布置可以大幅提升有效乘坐空間。此外,更緊湊的發動機使工程師更容易遵守碰撞安全法規,汽車在發動機前方和上方需要一定量的擠壓空間,以使其在碰撞中足夠安全。更重要的是,像豐田這樣追求精益生產的企業,減少一個缸體,以及減少一個缸體的配件,在建造數十萬輛汽車時,時間和配件的成本節省都相當可觀。除此之外在減少摩擦等方面三缸機仍有巨大潛力。

優劣共存,那么為什么豐田要在三缸機風潮的尾聲再次進入,是憨憨還是頭鐵?



全新雷凌12個車型中,已有3款搭載1.5L TNGA發動機


三缸到低抖不抖?

三缸在國內之所以“臭名昭著”,提到最多的實際上就是三缸的抖動問題。簡單來看實際上三缸相對于四缸,就是簡單的砍掉了一個缸體,是否真的會帶來別人口中那么“劇烈”的抖動問題呢?三缸機的固有印象是不是更多的靠的是“別人”,或者媒體的夸大渲染,而不是真正的市場反饋呢?如果是夸大其詞,那么為什么眾多車企下水的三缸潮流,最終均以大敗告終呢?

討論三缸抖不抖,歸根結底是要重新回到機械設計的本質。很多的文章都在講三缸機由于不對稱的結構使得整機先天存在慣性力,而利用平衡軸可以改善這一缺點。實際上這句話只說對了一半。氣缸的抖動來自于發動機四沖程的往復設計,表現在力矩上往往是一個多項式的表達(具體可以參考SAE: A Study on the Balancing of the Three-Cylinder Engine with Balance Shaft),而分解因式中存在多階因式。簡單來說,發動機氣缸帶來的抖動是一系列組合力的再結合,最終表現在整機上的不平衡。平衡軸的設計往往就是為了降低1階慣性力,因為1階慣性力是最大的因子,是影響最大的一項。反過來講,一個平衡軸很難完全將慣性力抵消,只能盡可能抵消,不可能消除。

更重要的是,影響平順性的主要跟點火的頻率(點火間隔)有關?,F(xiàn)在主流都是四沖程的機型完整的一次進氣 / 壓縮 / 做功 / 排氣曲軸要轉兩圈 720°。對于單缸來說,曲軸轉兩圈點火一次。那對多缸來說,就是曲軸轉兩圈所有缸各點火一次。對 L3 來說就是曲軸兩圈點火 3 次:540°。對 L4 來說就是曲軸兩圈點火 4 次:720°。可以看見,L3 點火頻率較低,發動機是通過懸置安裝在車架上,而懸置有減震的需求,剛度不會特別大,所以其本身的固有頻率比較低,那 L3 較低的點火頻率在低轉速、也就是怠速的時候會落在懸置的固有頻率區間,就容易引起懸置的共振,而這個才是真正引起怠速抖動的關鍵點。我們看到的可見的,可感受到的,可影響我們感受的抖動,很大程度上是來自于共振,這是利用隔絕措施很難去掉的。在平衡軸、平衡架等各種復雜的機械結構上,新增的摩擦等損耗不算,單算成本和維修、使用可靠度都需要重新考慮,這一套系統不是磨合,不會越開越好,很有可能是越抖越差。這也是為什么抖動感受最差的是低速,而不是理論上慣性力更強的高速大負荷區域。

所以,三缸一定會抖的,要求不高的情況下,靜音靜抖解決的很好的也許可以嘗試,但是更有效的抖動消除辦法就是直接去掉低速運轉區間。有一種解決方法就是拉高發動機轉速,特別是拉高發動機怠速轉速。實際上拉高怠速轉速對燃燒系統來講也有好處,可以適應日系的快速燃燒系統,建立更強的缸內氣流優化低速油氣混合、霧化,降低排放,解決濕壁等問題。但是壞處也很明顯,油耗和噪音也會相應提升。

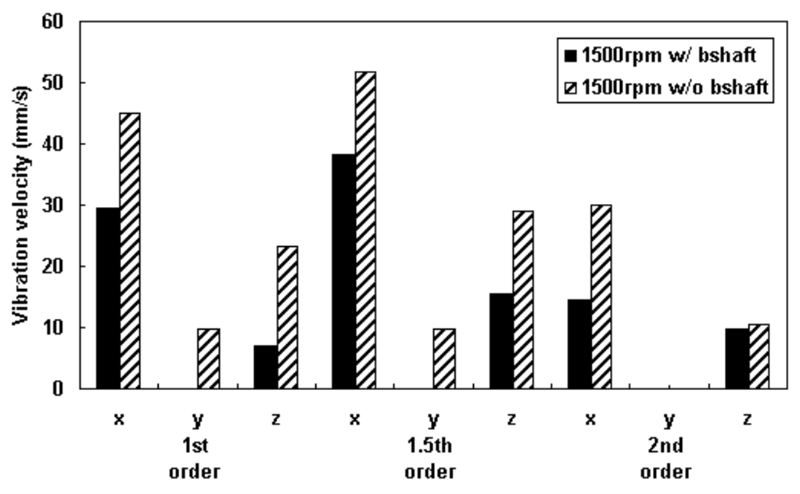

1500轉滿負荷時的各階震動速度,添加平衡軸可以降低到20%以下

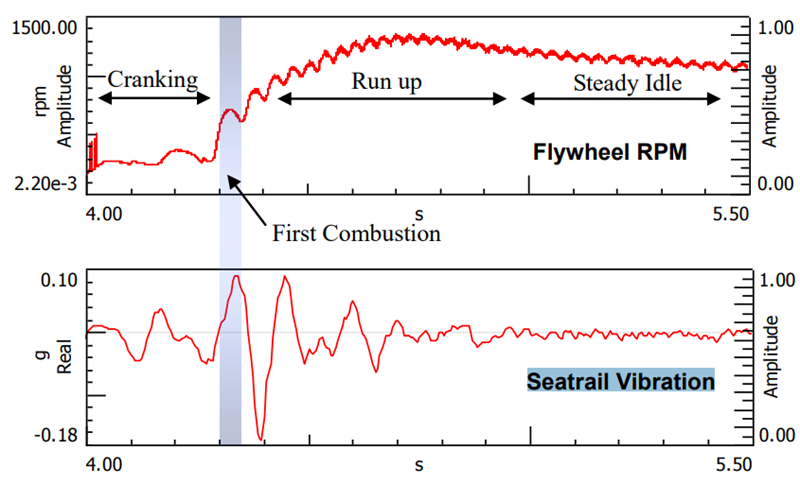

發動機啟動過程與抖動對比

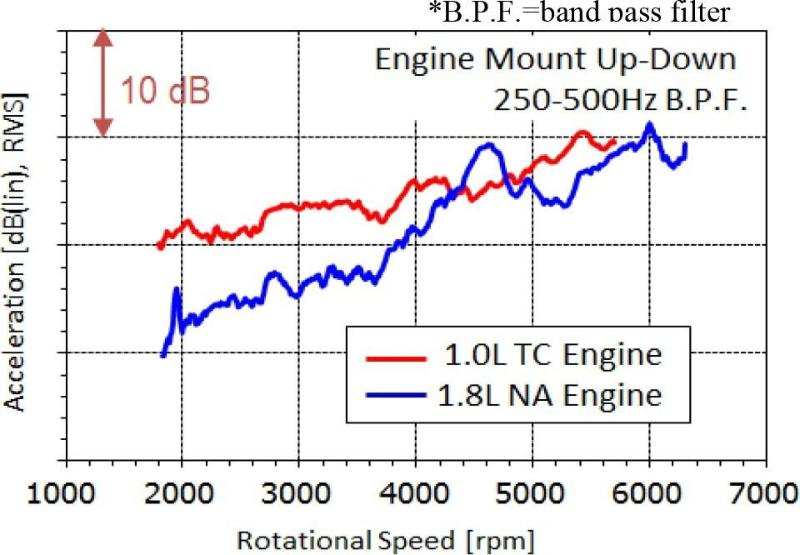

  發動機各轉速下NVH對比,主要差別在低速(1.0L 三缸VS 1.8L 四缸)

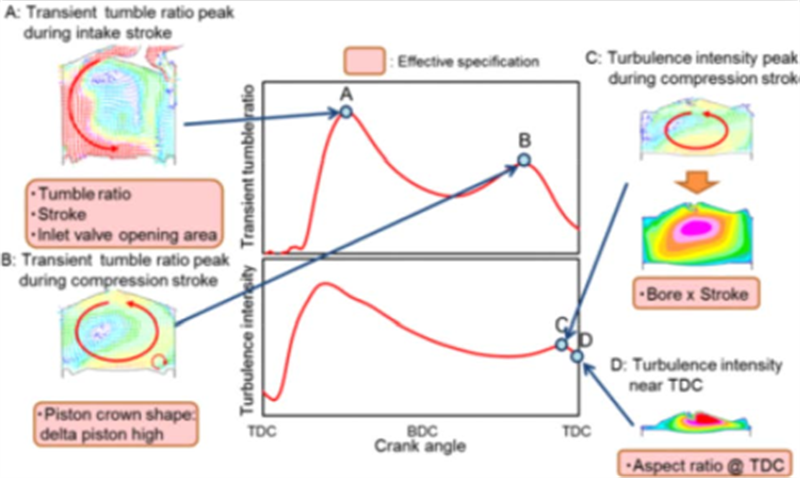

TNGA架構下Dynamic Force 燃燒系統

這套燃燒系統主打兩個核心-效率和減排。

TNGA架構加持,豐田最出名的燃燒系統就是Dynamic Force。顧名思義,Dynamic Force一戰成名,靠的就是氣流主導的快速燃燒。也正是這套燃燒系統,使得發動機設計逐漸趨于一致,越來越多的廠商開始關注高滾流以及VVT,開始關注高湍流度帶來的快速燃燒。在設計方面,當前或許很難找到一臺發動機上沒有豐田這套燃燒系統的影子。這套燃燒系統最初的開發目標就是直指效率和減排去的,再明確一點就是高校區的提升,峰值熱效率突破以及PN的優化。其核心策略是利用氣流降低濕壁,促進混合以及提升湍流度,促進快速燃燒。該設計同樣被搭載到TNGA的混動架構上,進一步優化了其峰值效率以及真實運行油耗。






所有車企將重拾三缸,砍缸戰術或?qū)⒇瀼氐降?/strong>

看到這里,其實豐田重拾三缸的背后原因已經逐漸浮出水面。在目前的這個狀態下,傳統車企在制定車型戰略的時候,面對法規實際處在一個比較尷尬的局面。實際上處罰帶來的是一些顯性的經濟損失,而背后CAFC以及NEV積分上“環?!钡拇竺弊訋淼碾[形損失也相當致命。傳統車企在面對嚴苛的排放法規以及雙積分法規上幾乎全軍覆沒,除了利用新能源走量拉平積分,唯一的方法就是降低排放,降低油耗。2.0路線規劃的預測明確了節能汽車在未來與新能源汽車平分天下的地位,也有一點點各方妥協的意味。

在熱效率仍無法大幅顯著突破的情況下,削缸是一個比較快的方法,面對一大部分只有出行需求,并沒有過高駕駛體驗要求的群體時,其實降低成本,降低排放,降低油耗的三缸動力總成似乎并沒有什么問題。無非就是啟動怠速抖一點,也不會去地板油,更不會開到發動機的最大功率。所有的要求就是說這臺發動機可以開,其實也沒有那么不堪,平衡軸加持,一系列所謂的減震措施修復,得到的效果還是不錯的。

但是我們重新來看今年搭載這臺三缸自然吸氣發動機的雷凌系列銷量可以看到,一向所向披靡的豐田似乎也吃癟了,三缸發動機并不好賣,三缸定律在中國依舊沒有依靠豐田被打破。

豐田雷凌銷量對比2021年4月2021年3月2021年2月
總銷量15474149509743
1.2T四缸13850125647596
1.5L三缸162423862147

分析其原因,其實該三缸機的定位還是太差勁了。

原本三缸的優勢在純?nèi)加蜕贤癸@不多,模塊化的生產策略也并沒有給三缸機更多的控制優化(比如低速、怠速下三缸優勢并不明顯),而價格差別也并不大。這就使得同樣擺在面前的三缸和四缸機,很難有人認真分析過后選擇了三缸。對比國外三缸銷量的出色成績,搭載三缸的豐田純油車,是真實定位在代步車的產品級別上的,沖的是省油、便宜和保值率高的特點,綜合算下來可能就是一個租車的感覺。換句話說,這臺三缸車如果再便宜甚至2W塊錢,銷量就會以非線性拉升。在這個價位的產品維度上,豐田三缸就會無限放大其高熱效率、平順靜謐的特點。

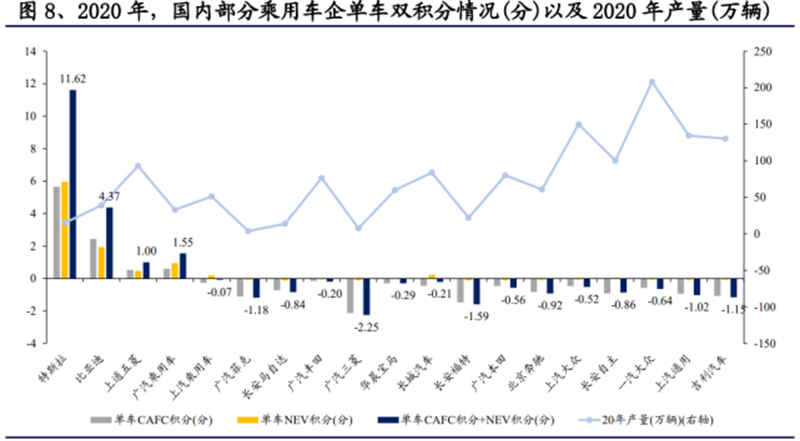

 2020年國內部分乘用車企單車雙積分情況以及2020年產量


但是豐田不會這樣做的。除非重新設計特定三缸的燃燒系統,去掉例如雙噴等額外成本,真正成為一個中國代步車,與宏光神車齊平的價位,否則怎么算三缸車在各個維度都不劃算。

綜上,無論如何設計傳統燃油車的動力系統,三缸或者四缸已經顯然不具優勢。這次豐田又重新拿出3缸,目的只有一個:混動?;靹觿恿ο到y(tǒng)可以很好的優化三缸機在低轉速下的共振抖動,并且豐田特有的THS混動系統可以利用電機在全域優化發動機三缸的動力沖擊。此外混動的加持也讓本身沒有動力可言的三缸自吸發動機提升了不止一個級別,在家用的同時也能體驗駕駛的快樂,真正貫徹豐田“Fun to drive”的理念。Dynamic Force的模塊化燃燒系統,單缸最佳熱效率的設計思路,使得三缸機總的真實運行熱效率在混動加持下變得更高,發動機成為動力總成中關鍵的能量轉換裝置,而不用過多考慮最大扭矩與極限工況。這些所有的特點可以說混動架構與三缸機可以很好的互相成就,這也就是為什么所有車型其混動架構下三缸機越來越多,但是吐槽越來越少。

按照這個思路,我們不排除未來會誕生雙缸發動機,甚至單缸發動機。只不過新的雙缸發動機混動系統一定需要搭配下一代燃燒系統而產生。未來稀薄燃燒加持下的缸徑可能不會再維持現有的小型化趨勢進一步縮減排量,反而雙缸的動力可以搭配變空燃比的思路切換動力輸出。新的產品需求必須要求技術的絕對匹配,任何拼湊的動力總成不會在混動動力這條道路上走得通,而用戶、銷量會真實的反應技術背景下的真實產品力。在豐田這條產品線上,毫無疑問,三缸TNGA+混動會是未來很好的動力選擇。

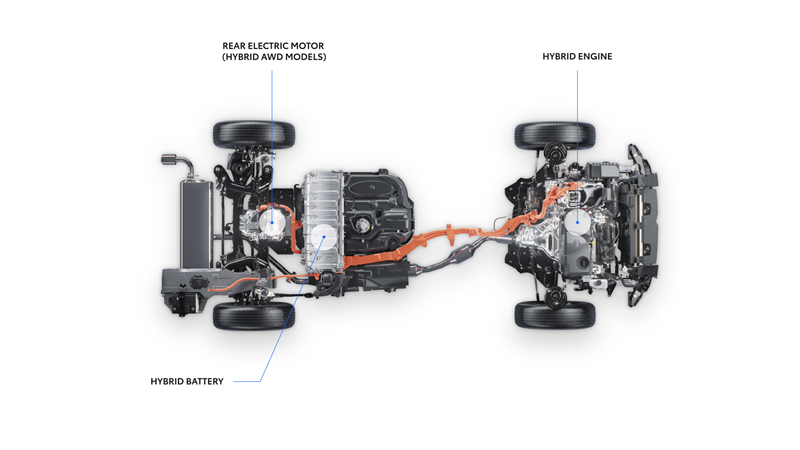

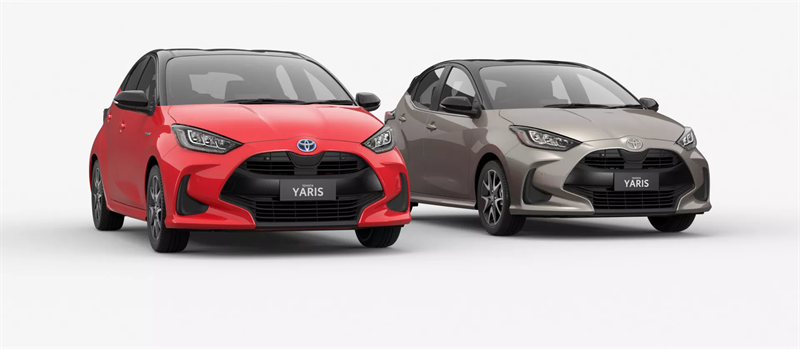

 海外版 Yaris以及混合動力系統


三缸之爭或許在混動時代下真正落下帷幕

當前純?nèi)加蛙嚨娜讬C(jī)是否值得購買的問題,很快就會落下帷幕。很多人一直以來從國內外的銷量上進行對比,認定:“外國人更注重環保,國人知識有限誤解三缸機?!边@種說法實際上是缺少對“車”與“動力”的基本認知。大家可以縱覽國內外的汽車產品圖例,豐田目前三缸機的這種產品定位,如果價格真能拉到5W元(人民幣)一定會賣爆,目標群體也不會對其挑三揀四。相同購買力放在美國去購買YARiS是一個道理,大家購買車的心態、預期和使用狀態不一樣,三缸的口碑自然也就不一樣。國內產品認真研究三缸技術,但是并沒有與其匹配的高效燃燒系統,甚至一個能打的都沒有,單單砍缸加平衡軸能做的非常有限,全球能說好節油的企業可能全在日本。但是電氣化時代的來臨給了其他車企的一個非常好的時機,重拾三缸+混動的技術路線,簡化燃燒系統開發難度,打造可以與之匹敵的新總成。

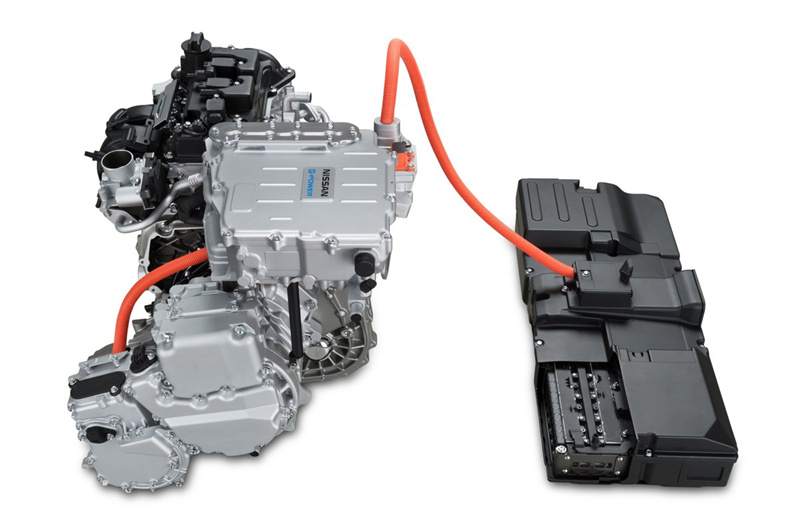

大火的E-power增程混動系統同樣選擇了三缸,其NVH性能對標純電


如果你真的不在乎1.5L和1.2T的使用區別,或者認真研究后1.5L三缸機或許真的符合你的使用場景以及購買需求,那么下單三缸好了。但是值得肯定的是,純?nèi)加偷娜讬C(jī)不會是豐田下一代動力總成的核心,甚至不再會針對其進行新系統的開發。反之,混動版本的三缸可以說和純?nèi)加桶嫣焐皇且粋€概念,特別是在豐田這種針對混動版本進行特殊優化的前提下,這種動力思路會越來越多的搭載到任何級別的車型中,成為技術主流。
