模塊化電驅平臺：大眾公司的大眾產品
ID.系列作為世界上第一個基于模塊化電氣化套件（MEB）的車型首次亮相，是大眾集團專門為全電動汽車開發的技術平臺，代表了整個龐大的汽車帝國向電氣化轉型的決心。
上市以來，MEB平臺加持的車型在全球范圍內取得了成功，然而在新能源汽車的前沿陣地中國，似乎這款車型的銷量并不理想。是大眾廉頗老矣，還是缺少識珠慧眼？

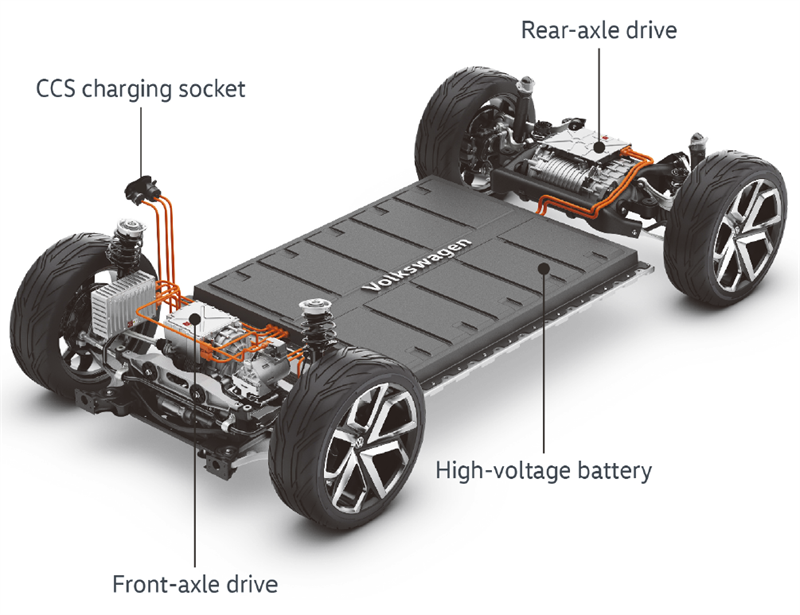

縱觀整個平臺電力驅動系統，高壓控制系統以及高壓電池艙分布清晰，電池組位于車輛的中心，位于車軸之間，前后軸搭載了兩臺驅動電機。最為明顯的是，電池的設計是可擴展的，并配備了集成的液冷系統。不同的ID系列車型的設計可以輕松的對電池的大小、電機數量、位置進行選取，以實現大約330到550公里以上的續航范圍，以及前后驅和四驅的驅動方式。電池布置在前后軸之間的中心位置，以更加接近50：50的的重量分配確保了最佳的全車底盤重量分配，降低了重心。這一點也是大多數純電車型的優勢所在，不僅僅穩定了車身，同時也拓寬了車內空間。
乍一看MEB平臺貌似沒有什么亮眼的操作，電動化浪潮下，MEB平臺是否還是那一套費迪南德·保時捷博士“面向每個普通人”初衷的誠意之作？這篇文章針對三電的關鍵設計進行最細致的拆解，分析每個細節中大眾的特殊設計。
電池設計：主流，安全
電池作為純電平臺的核心，MEB平臺在全球范圍內搭載了由寧德時代，LG化學以及SKI三家供應商提供的三元鋰電池。發布之初，MEB平臺提供了330km到550km的主流續航范圍（WLTP，45-77kWh電池包），當然這種續航表現明顯不能滿足全球的消費者激進需求。為此，大眾的做法是一方面開發更加先進的高能量密度一體化底盤平臺（SSP，滑板底盤架構），另一方面是提供更好的電池管理策略，使得續航更加真實。為此，該平臺提供了特殊的液冷熱管理系統，使得高壓電池包的溫度始終控制在25℃~35℃之間，從而適應不同高低溫工況。因此，MEB平臺的“保電”能力是其突出亮點之一，在一眾純電車型的國內外測評中表現也非常不錯。
以大眾ID.4 X為例，其分別有9模組容量57.3kWh的標準續航版和12模組容量83.4kWh的長續航版兩種配置，其核心均為模塊化的方形電池。ID.4搭載了寧德時代NCM811三元鋰離子電池，由80%的鎳、10%的鈷和10%的錳組成。這種電池架構的特點就是兼顧高性能以及高能量。更高的鎳比可以有效提升電池的活性，大幅度提升電池的能量密度，從而滿足電芯更大的放電比以及相對密度（比容量）。但是，電池的高活性同樣帶來了高風險，其穩定性與安全性相對較差，熱失控導致的自燃傾向更大，對電池組以及整車的熱管理要求自然水漲船高。所以，MEB平臺在電池的熱管理以及電池控制方面投入的研發巨大。平臺中正極和負極的高壓電池模組分別由兩個獨立的控制器組成，通過Bus-Bar進行連接。兩個控制模塊都預留了保險絲，用于極端狀態下快速斷電。此外，在連接所有車用電子元件中均設置了高壓保護裝置，第一時間切斷高壓源，形成獨特的“MEB防電墻”。電池模組間采用了包有絕緣材質的高壓銅排連接，甚至螺栓也包有絕緣材料，可以大幅降低高壓安全隱患。模組、電芯之間都配備了相對應的隔熱、阻燃設計，降低了熱失控的傳播風險。
MEB平臺特殊設計的這整套完備的液冷熱管理系統，為電池提供良好的運行環境，降低極限大功率運行狀態的局部高溫。另外，從硬件保護層面，特殊的物理結構設計大大減少了對電池包的沖擊穿刺概率。首先，這套架構設計了H型前副車架，從一定程度上減弱偏置碰撞對電池包的沖擊；在整個電池底部，大塊高強度鋁沖壓件護板，可以降低路面意外對電池的沖擊。前搖臂點結構處也設置了護板，而在電池周圍設計了一圈高強度鋼板將電池圍住，底盤設置了超高強度（>1100MPa）的熱成型鋼的橫梁加固，可以說在物理架構層面將電池從四面八方僅僅包裹。對于電池包中的模組設計，大眾同樣進行了“第二層防護”設計，全鋁外殼的電池模組整體達到了IP6K9K的安全級別，下殼體特別使用鋁合金框架、鋁合金型材橫梁以及縱梁焊接加固，在減少重量的同時提升強度。

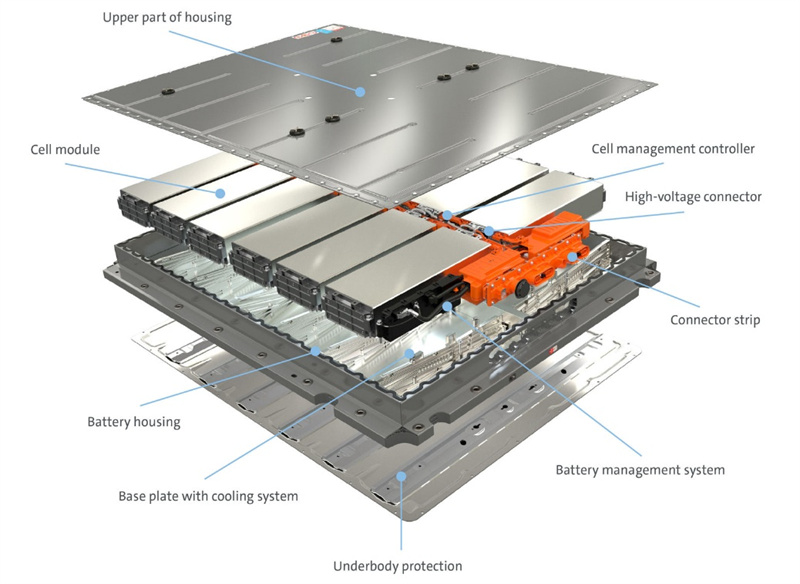

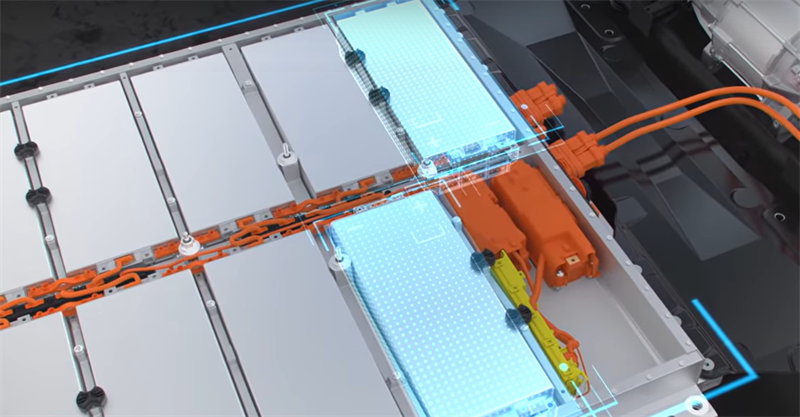

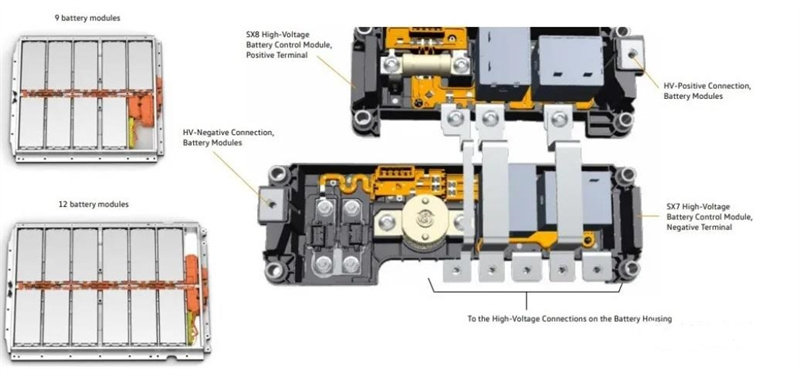

MEB 電池模組

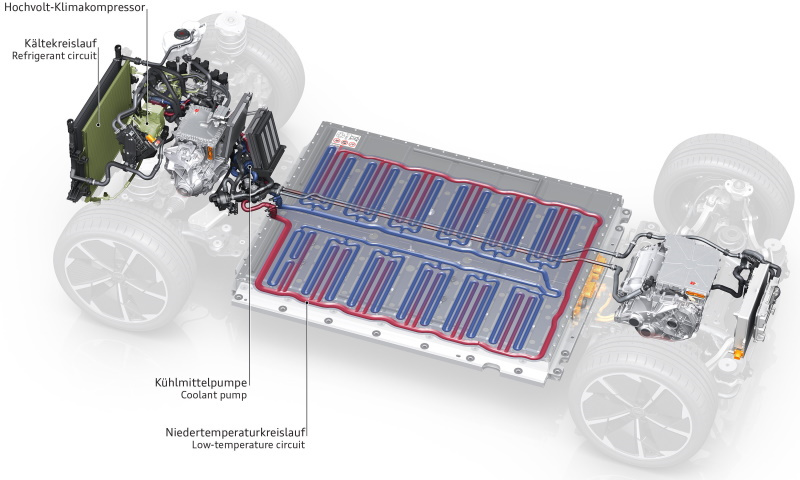

奧迪 Q4 e-tron 使用MEB平臺熱管理系統可以使電池在啟動后迅速達到 30℃左右的理想溫度范圍

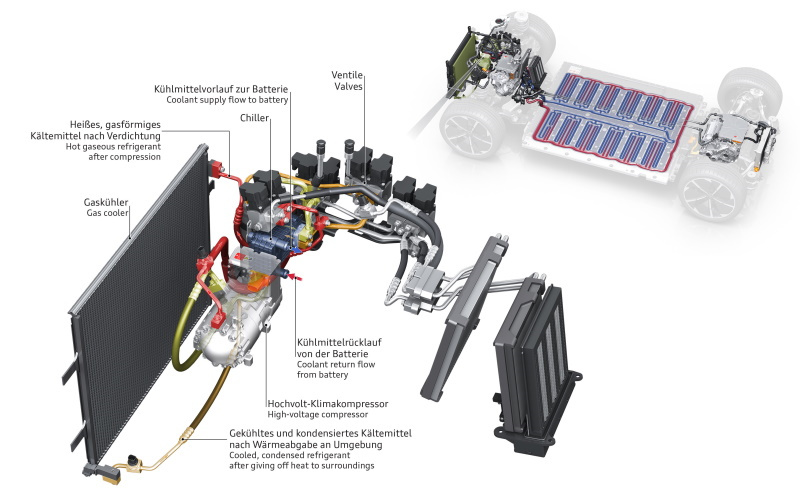

同樣，過高負載導致的電池高溫通過冷卻器進行冷卻
值得注意的是，大廠的純電平臺，不僅僅需要考慮的是車輛的動力性能，續航表現，成本控制更是形成“規模效應”的關鍵因素。純電平臺中成本最高的電池部分，成為MEB平臺首先優化設計的對象。通過對平臺電池組模塊的不同子模塊的組合與拓展，可以形成不同的續航選項，從而滿足緊湊車型到大型SUV、MPV的全面車型覆蓋。這種基于核心電池組的擴展相比燃油車平臺有著先天優勢，而MEB平臺則是利用模塊化設計將這種優勢放到最大，從而形成極具競爭力的成本控制。

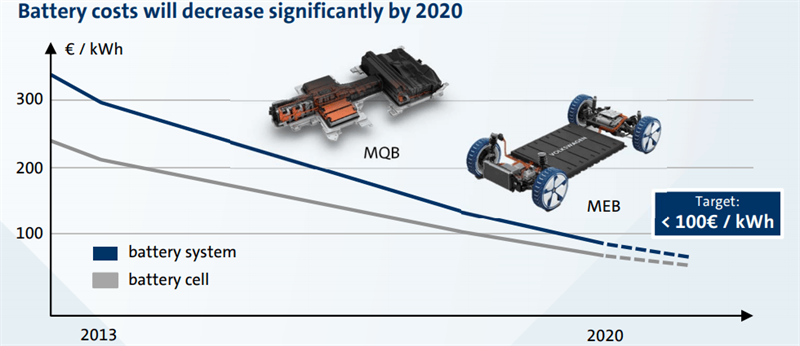

相比MQB平臺，MEB平臺的電池成本大幅下降
用戶與開發者可以對電池包進行多種選擇
通過直接調整平臺軸距從而適配不同車型需求
MEB平臺車型將標配2種充電方式，滿足不同場景的補能需求。在家用的交流電源中，可通過標準的家用插座進行2.3千瓦的充電，或通過11千瓦的充電墻進行充電，實現在家的夜晚補能。因?yàn)殡姵刂荒苡弥绷麟姵潆姡栽撈脚_(tái)在車內集成了一個11千瓦的直流交流轉換器，將家用交流電轉化為高壓電池直流電。此外，以高功率直流電直接充電則可以實現125千瓦的充電功率，80%電量可以在30分鐘內充滿，實現高速快充。此外，官方聲稱未來的無線充電則是MEB的進化方向，類似于手機的家用或者商用充電板可以實現車輛的無接觸充電，從而實現更加便捷靈活的補能過程。

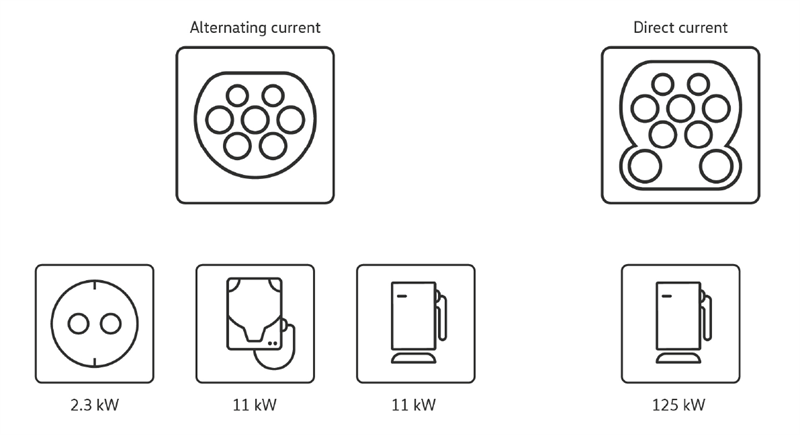

不同的充電插口
自研驅動電機：高集成度的誠意之作
電機往往被目前的車評所忽視，然而卻是各大廠商核心技術的展現，MEB平臺的自研電機展示了大眾工程開發的強大能力。
通常，電車中常見的電機無外乎同步電機（synchronous machine）以及異步電機（Induction machine）兩種。電機一般均由定子和轉子組成，而同步與異步電機的定子相同，主要差別為轉子的旋轉驅動方式有所差異。同步電機由于轉子具有磁性，隨著定子交流電產生的相變進行同步旋轉，而異步電機的轉子則依賴定子旋轉后產生的磁場再次與定子相互作用從而旋轉?？梢灾庇^的理解為，同步電機的定子可以隨著電流變化同時旋轉，宛如電流直接驅動定子旋轉。而異步電機則需要電流作用后跟隨著旋轉，這也就導致實際的轉子轉速與定子相變轉速有所遲滯，而稱為異步。顯而易見，同步電機的響應快，能量足，但需要定子一定的技術加工；異步電機較為簡單，成本也較低。

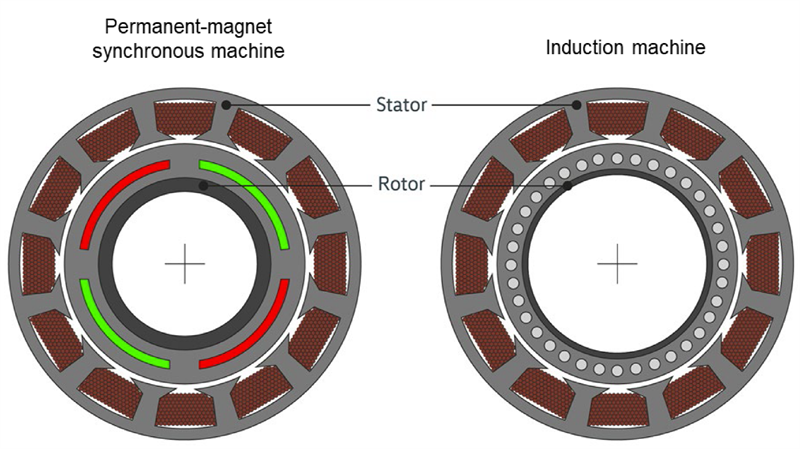

永磁同步電機與異步電機（感應電機）的截面對比
MEB平臺則選擇兩者同時使用，后橋驅動作為主驅動電機選擇了功率較強的永磁同步電機，而前驅則作為輔助選擇了異步電機組成四驅系統。PM同步電機可提供 150kW的功率、310Nm的扭矩和16,000rpm的最高轉速。其特點是功率密度高、效率高、在較寬的轉速范圍內輸出恒定功率。帶有功率逆變器和同軸配置的單速變速器的感應電機（異步電機）用于增壓和全輪驅動功能。感應電機的功率為75kW，扭矩為160Nm，最高轉速為13,500rpm。前軸驅動的主要功能是為了處理過載任務，配合后輪實現全驅動力輸出。電機代號中的數字直接代表了電機的扭矩。
其中，主電機-后驅的APP310電機十分亮眼，可以說是這套系統的核心技術。

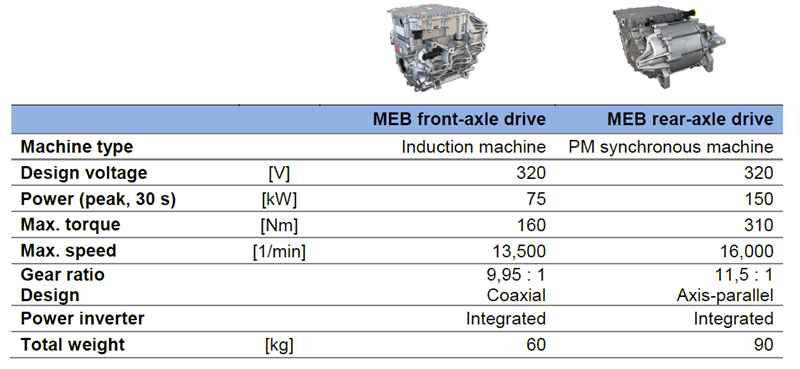

電機基本參數對比

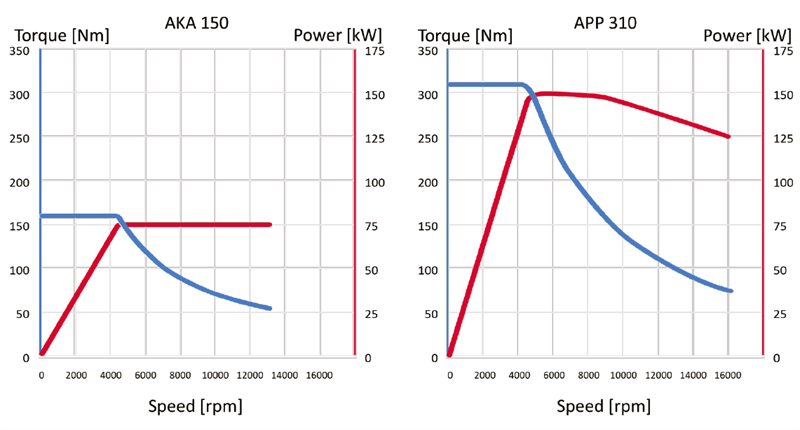

電機全負載功率扭矩對比

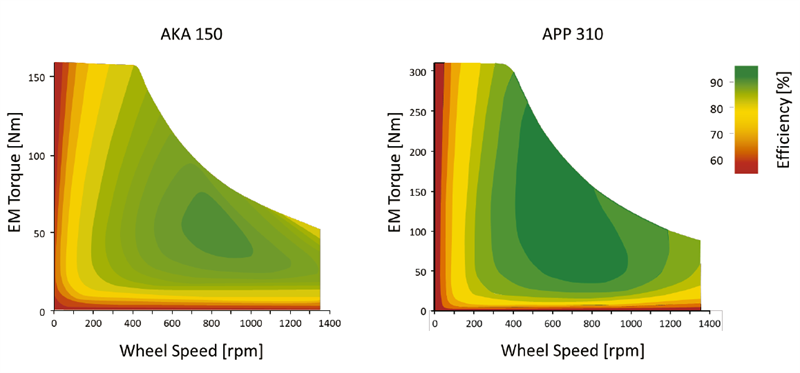

電機效率對比，大面積的運行范圍超過了90%的電機效率，峰值效率達到了97%
后驅APP310電機

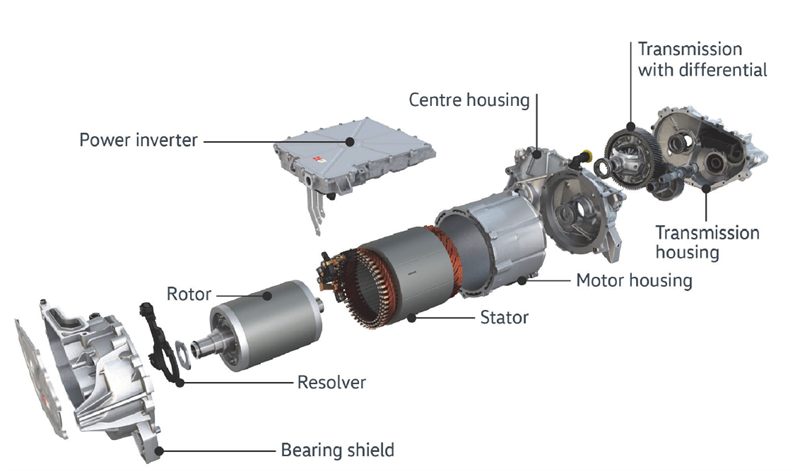

后橋電驅動設計為永磁三相同步電機，具有四個永磁極對，由功率逆變器、軸承罩、電機外殼、中心外殼和變速箱外殼、定子、轉子、帶溫度傳感器的旋轉變壓器和兩級單速變速箱等部件組成。該電機使用了主流的“三合一”集成方式，電動機（殼體部分）、主減速器以及逆變器全部集成在了一起。對比MQB平臺“油改電”的APP290電機（最大功率100kW、峰值扭矩290Nm），APP310的動力參數分別提升了50kW、20Nm，最大轉速提升了4000rpm，重量降低了11kg，可以說全面進化。

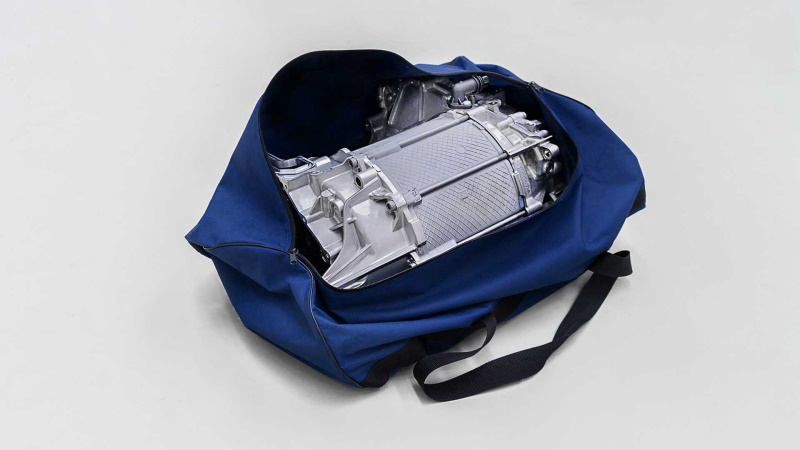

這臺APP310主驅三合一電機十分輕便小巧，甚至可“隨身攜帶”
緊湊的設計，先進的工藝以及多項先進的電機設計技術體現了大眾的工程能力
緊湊集成是這套動力系統的一大特點。定子包含用于三相連接的帶有母線的繞組。轉子設計為全極內轉子，并配備由釹合金制成的永磁體。定子和轉子安裝在鑄造外殼內，并集成了特殊的液冷設計。輸出側和相對側的轉子軸承位于軸承罩內，它們?cè)谡麄€(gè)機器外殼長度上軸向擰在一起。來自旋轉變壓器和溫度傳感器的信號通過插頭傳輸?shù)诫娏﹄娮釉O(shè)備。單速變速器降低用于驅動車輪的電機的轉速。整個電動系統非常緊湊的集成在一起。
發卡（Hairpin）繞組技術支持下的扁線工藝是該主驅動力電機的亮點之一。同步電機如何做到足夠的小巧又不失功率，又可靠，又耐用，又高效？這需要從電機本身的結構入手。定子可以說是提供動力的來源，其通過交流電的磁感性與轉子相互作用，從而驅動電機。所以定子的功率密度增加可以大幅度提升電機的品質。發卡繞組技術則是一種可以大幅度提升繞組效率的新型定子繞組的制作工藝。首先，與普通的圓線繞組相比，這種發卡繞組技術在相同條件下大幅度增加了布線面積。其次，電線越粗，電阻越小，電線上的熱量損失的能量就越少。由于發夾電機的繞組端部尺寸比圓線電機短，因此減少了銅損，進一步提高了效率。
這種效率的提升不僅僅反映在電機全局平均效率的提升上（1%~2%），更有意義的是，它拓寬了整個高效區間，使得無論在低速還是高速工況都可以實現高效驅動（在低速大扭矩工況下，效率差甚至可以達到10%）。這對電動平臺意義重大，可以有效提升續航里程。發夾電機可以裝在更多的定子繞組中。這意味著電機可以在相同的能量損失下輸出更高的功率和扭矩。另一角度來看，這也是為什么APP310可以做到如此小巧的原因。此外，發夾電機中使用的扁平線具有更規則的形狀，并降低了定子槽中的熱阻。它提供了更高的傳熱效率，從而進一步提高了峰值功率和持續性能。緊湊質密的繞組方式提供了更高的剛度，所以電機本身提供了更好的剛度。在電磁設計中，可以采用更小的槽，從而降低機械和電磁噪聲。
扁線電機的滿槽率提升高達30%
具體來看，MEB平臺的定子主要由疊片組和三相異形線繞組組成。疊片組由外徑為 220 毫米的單獨涂層金屬片疊片組成。 用于生產疊片的金屬板具有高導磁率，厚度為0.27毫米，兩面均涂有電絕緣層。 整個疊片堆棧由四個子堆棧組成。在組裝過程中每個子堆棧偏移90度，從而減少了金屬板的軋制方向?qū)πD(zhuǎn)磁場均勻性的影響。

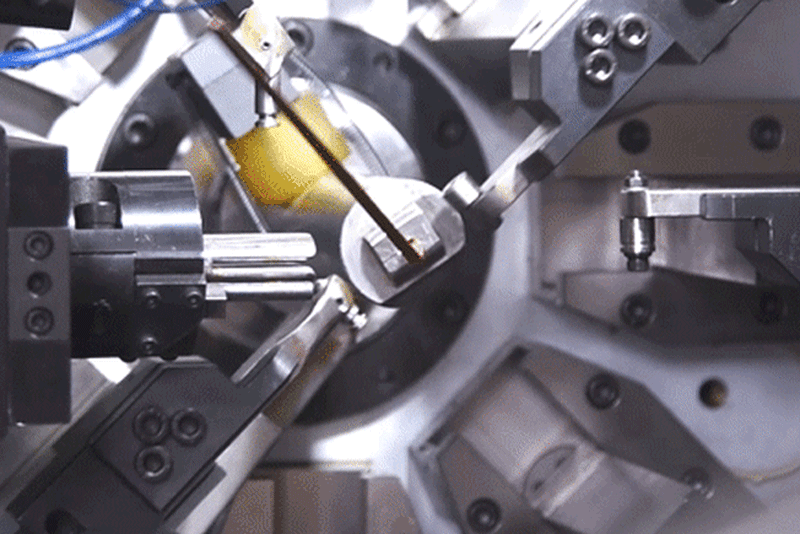

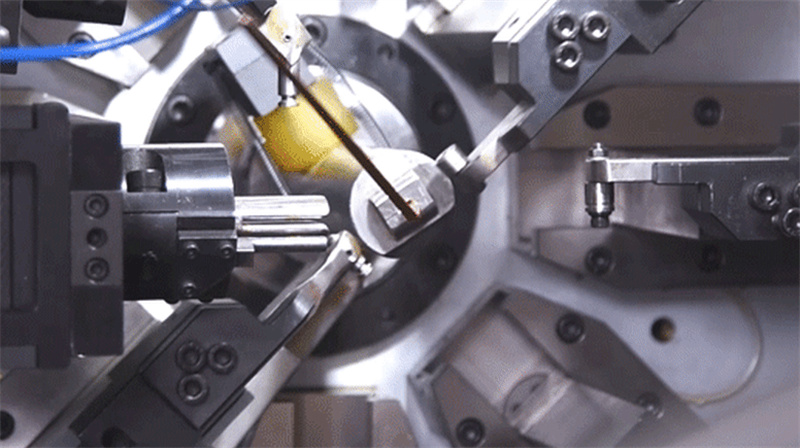

這種定子結構的端部繞組包含一個用于溫度傳感器的接觸裝置。定子還浸有樹脂，以提供額外的絕緣、改進的熱連接和繞組的加固。成品定子經過自動化測試程序，并通過熱裝工藝自動連接到電機外殼。發夾繞組的制造工藝非常復雜。在將導線自動插入定子鐵芯槽之前，需要將導線成型為發夾形，端部必須扭絞和焊接。因此，發夾電機不能手工制造。為這些電機建造一條高效的生產線需要巨額投資，也是自研電機的關鍵。
發卡繞組的扁線電機毫無疑問將是先進電車平臺的“標配”

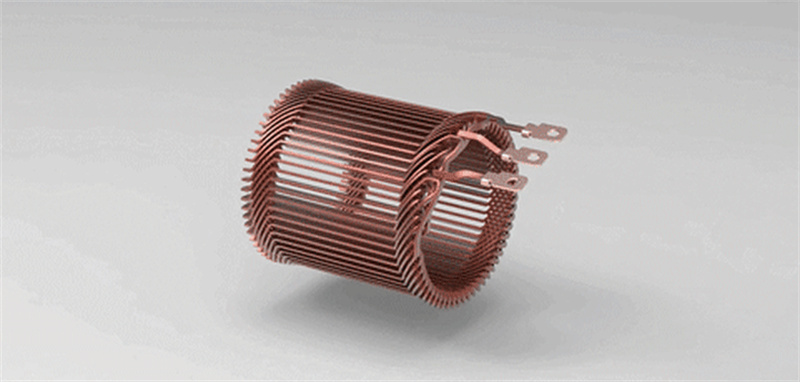

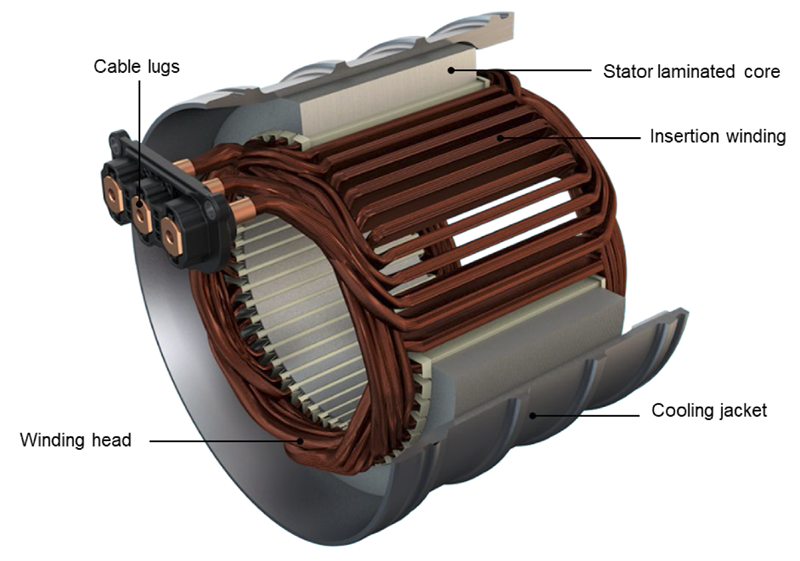

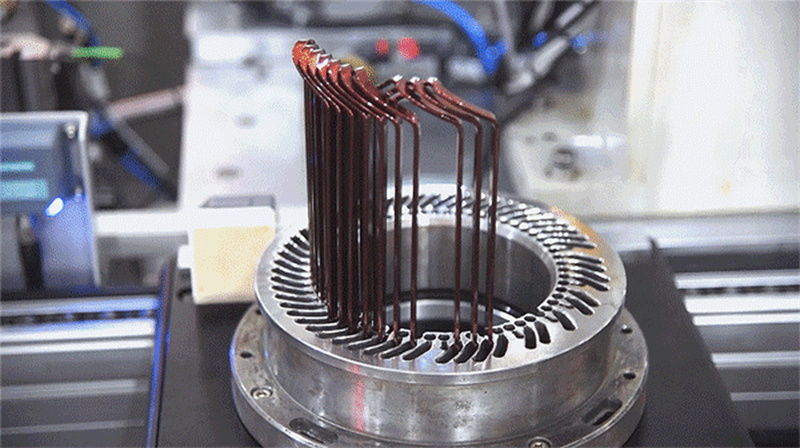

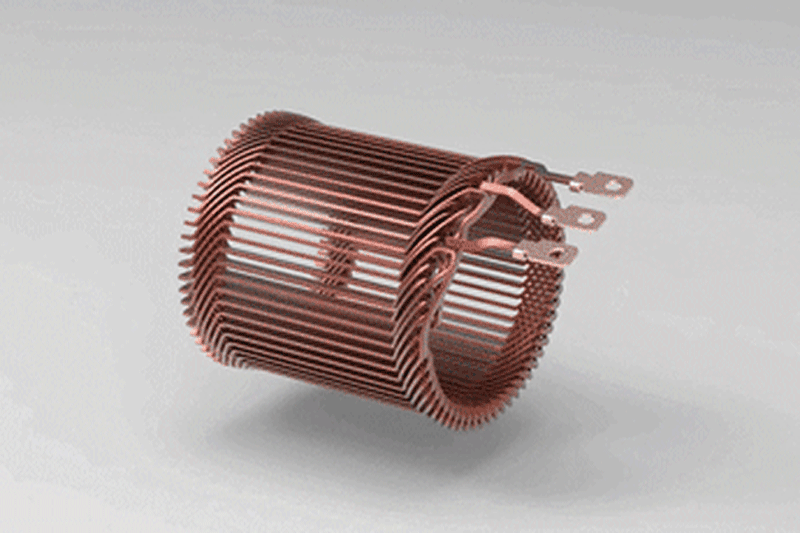

定子繞組組裝示意
工藝制造技術與成本控制是平臺關鍵點

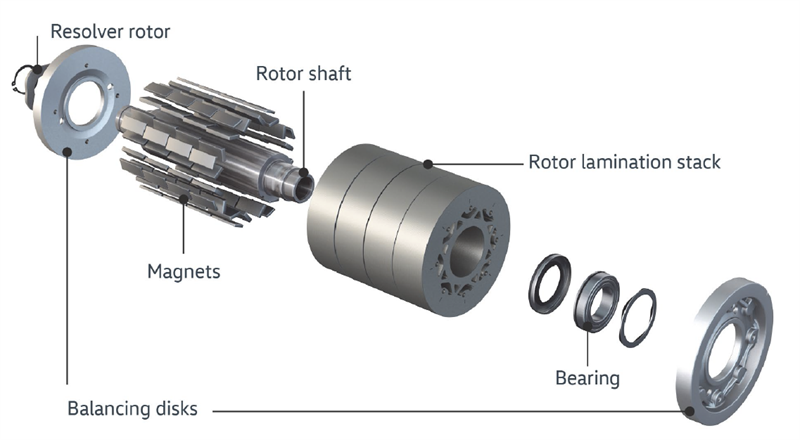

轉子由轉子軸、嵌入V形永磁體的疊片組、平衡盤和用于檢測轉子位置的旋轉變壓器組成。帶有嵌入式磁鐵的轉子疊片堆是在自動化過程中預制的，并使用熱縮配合工藝連接到轉子軸上。磁鐵的排列方式因段而異，它們的角位置相差幾度。永磁體根據各個段的分層定位并具有相同的長度。它們使用擴展的磁性涂層固定。當整個轉子組件由四個部分組裝而成時，磁體沿縱軸呈螺旋狀排列，這種設計促使電機的聲學進一步優化。
轉子軸設計為空心軸，由兩部分焊接而成，并通過縱向內花鍵連接到變速器的輸入軸。軸布置在三重軸承中（在軸承罩、中心外殼和變速箱外殼中），并配有摩擦學優化的溝槽球軸承，這種設計最大限度地減少了機械損失，提高了電機效率。

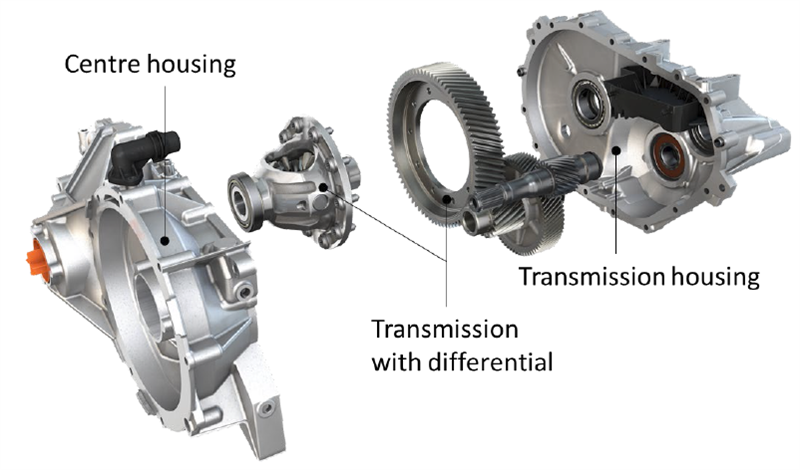

單速變速器用于降低驅動車輪的電機轉速（最高16,000rpm）。總傳動比是通過一個中間軸的兩級正齒輪組實現的，并且可以根據車輛的具體情況進行調整。齒輪和外殼的聲學特性經過優化。電機和變速器共用同一個軸承，有助于減少摩擦。傳動軸軸承從預緊圓錐滾子軸承更改為低損耗固定/浮動軸承。特別注意的是，MEB平臺中有意避免了該減速器的駐車鎖止，而是利用電子駐車制動器對驅動橋進行鎖定。
前驅AKA150電機
前橋的電力驅動設計為三相感應電機，具有兩個極對和轉子的鋁制鼠籠，主要由以下主要組件組成：功率逆變器、外殼、定子、轉子、帶溫度傳感器的旋轉變壓器和同軸設計的兩級單速變速器。定子、轉子以及驅動器的冷卻系統集成在鑄造外殼中。轉子軸承位于變速箱側的系統外殼中。用于三相連接的開口和端子板、用于確定轉子速度的旋轉變壓器、用于確定繞組溫度的溫度傳感器系統和信號連接器安裝在軸承護罩上。旋轉變壓器和溫度傳感器的信號通過連接器傳輸?shù)诫娏﹄娮釉O(shè)備。包括差速器在內的齒輪組由變速箱集成并用螺栓固定在系統外殼上。
定子與同步電機中的設計稍有不同，可以看出并沒有使用工藝更加復雜的扁線發卡式繞組，主要由疊片鐵芯和三相圓線繞組組成。其疊片鐵芯由外徑為 200 毫米的單獨焊接和堆疊疊片構成。為了獲得額外的絕緣和更好的熱連接和繞組的強度，定子浸漬有樹脂。用于生產疊片的金屬片具有高磁導率，厚度為0.27毫米，并在兩面涂有電絕緣層。

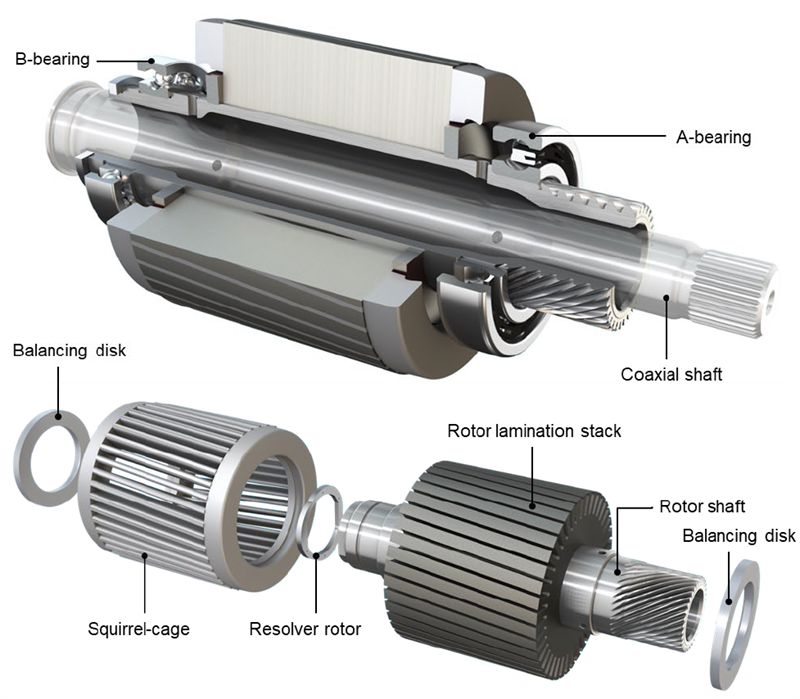

轉子由帶集成齒的軸、平衡盤、旋轉變壓器轉子和壓入式轉子疊片鐵芯組成。疊片鐵芯由厚度為0.27毫米的單個疊片組成，這些疊片彼此之間均勻偏移，因此對于鼠籠式鐵芯，在轉子的長度上存在一個連續的角度，這確保了以更均勻的方式產生扭矩并實現優化的聲學特性。帶有齒輪裝置的轉子軸安裝在懸臂位置并設計為空心軸，變速器輸出軸通過該空心軸同軸引導。摩擦優化、油潤滑的深溝球軸承用于轉子軸以及所有軸承。轉子鐵芯切割部分中槽的數量和設計針對性能、效率和聲學進行了特殊的優化。就車輛的總續航里程而言，盡量減少前軸驅動的機械損失非常重要，包括在純后輪驅動（兩輪驅動）時，因?yàn)檫@會特別影響整個道路過程中的負載阻力。
電控與熱管理：老牌車企的新能源設計法則
MEB平臺在自研電機與電控系統中設計了非常細節的熱管理策略，每個環節均為了實現最大的整車能量管理效率，維持平臺穩定運行。這也是MEB整個平臺穩定、高效運行的關鍵。特別的，作為老牌車企，其機械設計能力凸顯了工業設計的極致品質。
電機的三相電流由直接安裝在電機上的液冷式功率逆變器（PI, POWER INVERVTER）產生。在功率逆變器內部，三個IGBT功率模塊被連接起來，形成一個經典的B6功率逆變器。在模塊載體內，功率模塊被冷卻單元包裹，以便驅動板可以直接插入功率模塊的接觸引腳上。在功率逆變器外殼中的冷卻劑被輸送到電機之前會流過直流母線電容器，同時對其進行冷卻?？刂破靼灏惭b在模塊載體和驅動板之上，從而節省空間。PI內部的其他重要部件是直流輸入的過濾器單元（filter unit for the DC input）、直流鏈路電容器（the DC link capacitor）、機器交流接觸的母線（Busbars）和液體冷卻單元（liquid-cooled cooling unit）。

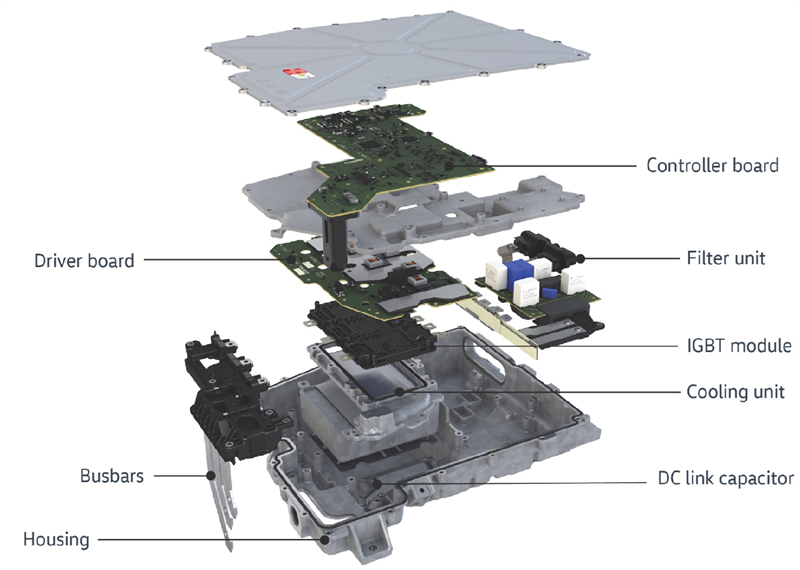

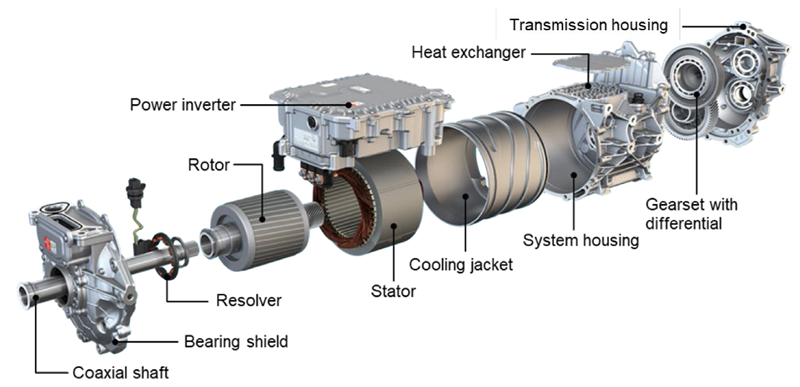

Power inverter 功率逆變器爆炸圖
功率逆變器的結構設計遵循模塊化原則，深度為大批量工業化生產而配置。導入和處理用于調節電機電流值的傳感器數據為了得到最佳的功率利用率，時刻處于高度動態的過程。 一些車輛功能，例如減振和滑移控制功能，直接集成到電力電子設備中，可以在不延遲總線通信的情況下實施干預。這種設計的優點是在開發過程中更直接地對特定車輛駕駛行為進行適配。在 MEB平臺中，用于12V電氣系統供電的DC/DC轉換器并未集成到PI中，而是設計為單獨的液冷組件。PI可以可變地安裝到車輛中，并有兩種功率等級可供選擇（1.8千瓦和3.0千瓦）。
MEB平臺設計了包含油冷和水冷的電動熱管理系統。冷卻劑首先經過功率逆變器，以便首先使得半導體和冷卻劑之間的溫差盡可能大，冷卻效率最高。冷卻液流經逆變器后，通過密封連接元件進入電機外殼的水套。

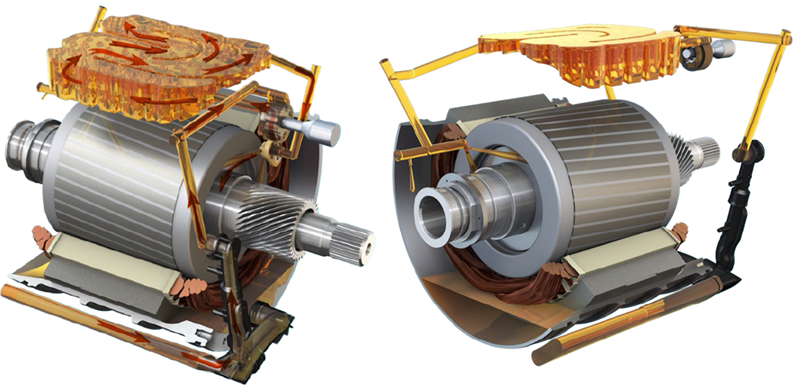

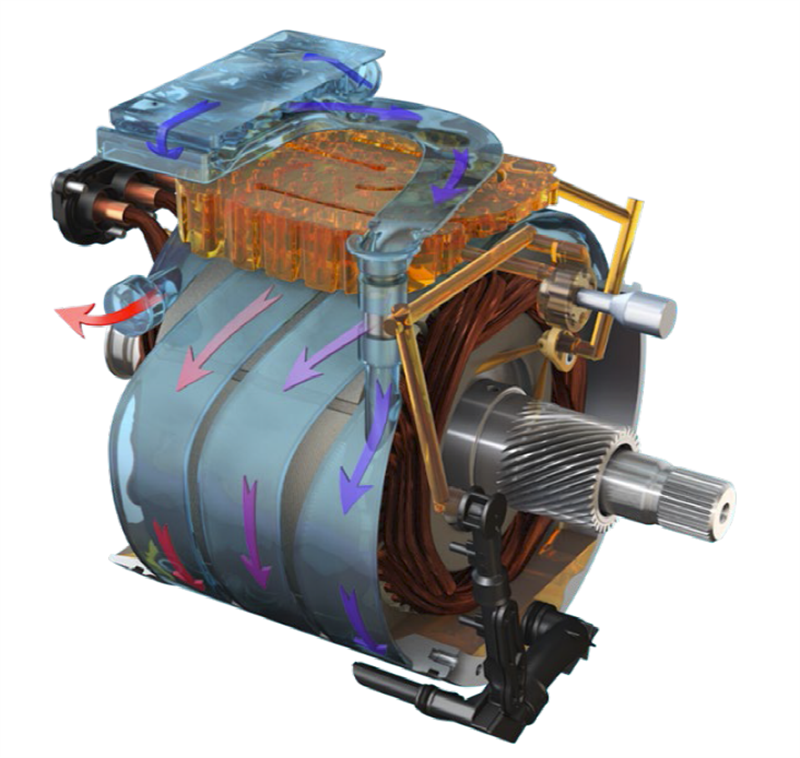

冷卻液流過功率逆變器和感應電機的水套
電機的效率損失主要來自于熱損，無論是發熱還是摩擦，所以熱管理成為提升電機效率的關鍵，同時也是提升可靠性，拓寬電機運行范圍的關鍵。定子中的損耗通過疊片鐵芯消散到電機外殼的水套上。繞組中的熱損失必須首先克服絕緣系統的熱阻。熱量通過定子的氣隙從轉子傳遞到水套。冷卻劑在位于定子支架和外殼之間的冷卻通道中以螺旋形式輸送，并針對壓力損失進行了優化，保證一定的換熱系數。然后通過水套末端的冷卻液分配器將其輸送到車輛的外部冷卻液回路中。由于熱量通過多個熱阻從定子繞組和轉子傳遞到水套。為了能夠在感應電機上施加更高的負載，具有電磁效應的電機組件通過與用于潤滑軸承和齒輪齒系統部件的油直接接觸來實現額外的冷卻。

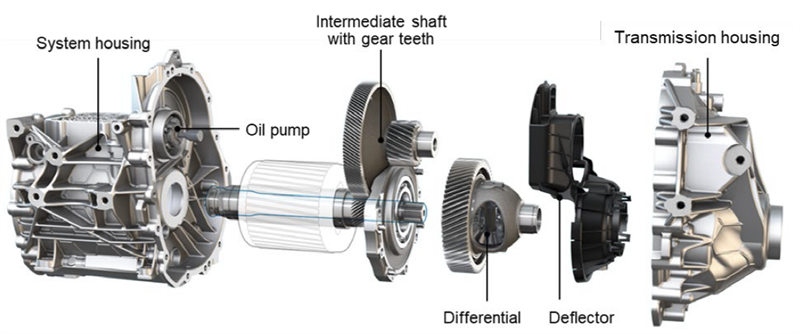

在電機和變速器組成的組中，存在一個共享的油路管理策略。機油通過集成在中間軸齒輪中的油泵吸入，然后通過集成在鑄造外殼中位于電機和功率逆變器之間的油/冷卻劑熱交換器泵送。冷卻后的油通過鑄造外殼中的專用通道被引導至轉子的短路環，被旋轉轉子的離心力拋向定子繞組的懸垂部分，這樣油就可以吸收線圈中產生的熱量。此時被加熱的油重新被收集在外殼的最低點，然后被油泵再次吸入。冷卻液和油冷卻相結合，可以顯著擴大驅動器的運行極限。特別感應電機（同步電機）的恒定功率輸出得益于轉子和定子的直接油冷。
為了驅動車輪，電機的扭矩和速度（最高 13,500 rpm）通過單速變速器進行轉換?？倐鲃?dòng)比通過中間軸的兩級正齒輪系統實現。由于變速箱的輸出軸通過空心轉子軸引導，因此最終輸出是同軸的。油路所需的齒輪泵也集成在該變速箱中，該齒輪泵通過變速箱的中間軸驅動，安裝在機器側的中間軸軸承中。除了純潤滑功能外，同樣還兼顧電機的冷卻功能。為了實現摩擦優化，MEB平臺針對性地使用了機油導流板，及運行平穩的深溝球軸承以最大程度地減少阻力損失。整體傳動比為9.95:1，如ID.4能夠達到180 公里/小時的最高速度。
雙模電機的應用使得MEB平臺的驅動策略更加多變，可以在動力以及續航之間找到最佳平衡點。后橋和前橋的電驅動器根據其在全輪驅動系統中的運行策略而設計，以實現最高效率。對于各種駕駛循環，在驅動特性圖中檢測最大能量轉換范圍，然后優化這些范圍內的效率，為全輪驅動車輛實現最大可能范圍。盡管低內摩擦損失對兩種驅動器都很重要，但后橋上的主驅動器的重點是在低負載范圍和中等速度下盡可能高的效率，以最大限度地減少相關駕駛循環中的總能量消耗。僅當后橋驅動器達到極限時，輔助前橋驅動器才會開啟并進入運動型駕駛模式。這種操作策略可確保以最高效的模式使用全輪驅動系統。

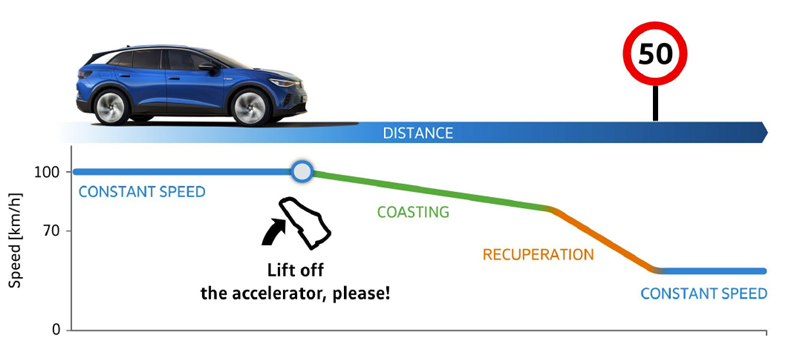

從外到內的協同控制助力平臺的更好表現。從整車的角度來看，大眾提出了一種名為“Eco-assistant電子輔助”的控制方式，與自研電機電控系統進行深度耦合。電動車剎車動能回收可以有效的節省能量提高續航里程，一方面這種反復充電與電池相關，另一方面電機的控制邏輯與剎車的耦合控制關系到電機效率以及人員的舒適度。所以高度優化的能量回收以及電機速度控制策略需要耦合路面信息以及人為操作進行預測，給出最佳動作方式。為此，Eco-assistant電子輔助控制方式綜合評估速度限制、彎道、交叉路口、環形交叉路口等各種道路拓?fù)漭斎霐?shù)據，計算車輛行駛的估計值，如綜合考慮車輛質量和車輛阻力后計算的滑行曲線，可以給出電機最佳的減速指令。如圖中減速的過程里，由踏板減速開始先進行巡航滑行（COASTING）避免突兀的頓挫感，連接能量回收（RECUPERATION）快速降低車速，最終實現新的定速驅動。
這種聯動方式可視為目前對于整車效率最有效的提升方式之一。信號不僅僅來自于踏板的單一判斷，同時機器信號通過AR-HUD反饋給駕駛者后同樣車輛也在同步計算。當車輛計算中心發現了減速信息或者轉彎標識，反饋給駕駛者收集反饋指令前，不同的駕駛耦合電機動作模型就會提前計算出多種指令路徑，如上減速的過程。這種指令會在后臺不斷優化，最終給出最佳的反饋動作。值得一提的是，平臺中的數據可以使得大眾工程師更多新的信息去優化軟件甚至是自研的硬件，例如電機的熱管理以及線槽設計，從而從根本上提升整車的熱能量管理效率。這也是平臺自研的最大優勢之一。
剛剛開始：MEB平臺很“大眾”

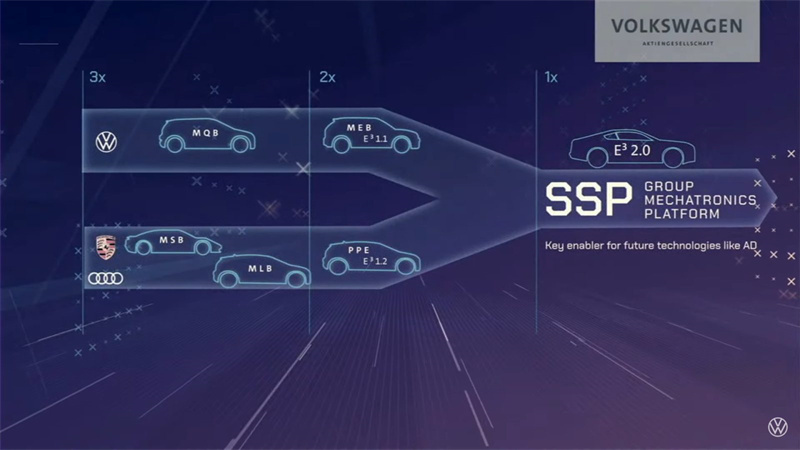

實際上，早在去年大眾就公布了其下一代綜合純電平臺SSP，并在5年內推出，為整個集團的電動化轉型打響進一步的關鍵戰役。屆時，大眾集團旗下所有的汽車品牌和車型均將適用于該統一平臺。回顧MEB平臺的各個細節， MEB平臺的推出成為了大眾虎軀轉型的關鍵之作，同樣也是終極平臺的一個“前菜”。比較整個平臺的技術應用，可以發現并沒有過多的“突出尖端科技”，而更像是一臺產銷兩端“走量”的很大眾的產品。但是我們也不能低估了這個平臺的創新性，例如各個細節的設計，無論從關鍵三電的自研，用料品質，工廠制造，MEB平臺都配得上老牌車企“扎實”的口碑。在新能源賽道上，車還是車，并不能失去最關鍵的品質需求。應該指出，純電車型中每個產品工業設計的細節，自研率以及整車架構上的軟硬一體在新能源浪潮下被過分低估了，而這恰恰是我國自主品牌缺少的，真正的“懂車”能力。從這個角度來看，MEB平臺就是老牌大廠進行純電轉型的標桿，而巨頭大眾在新戰場上的發力才剛剛開始，值得重視。
