無愧黑標，第三代藍芯2.0T發動機技術解析

第三代藍芯2.0T高性能黑標發動機，作為國產純油發動機的代表，整機給出了192kW，261Ps，405Nm的高功率動力參數，并依舊保持最高39.3%的熱效率。整機可以實現6.5s的百公里加速，6.2L的綜合百公里油耗（NEDC）。以2.0L發動機排量計算，這樣的數字滿足了接近100kw升功率的同時兼顧了低油耗的表現，對于一臺完全自主開發的發動機可謂非?？鋸埩?。特別是對于2.0L這個黃金排量，這個數據也足夠真正以實力的地位站上全球發動機性能主賽道，無愧黑標之名。

高性能參數的背后的科技與狠活：“靈活多變”是核心要義

11項核心技術的組合從動力性、可靠性、經濟性以及靜謐性（NVH）四個方面實現了高性能與低油耗的雙向突破。整體來看，這臺發動機主要以“可變”的思路，解放大負荷的性能限制，以VVT,VVL配合可變截面渦輪增壓形成分別匹配高低負荷的多套動力配置，是同時滿足低功率油耗與高功率動力雙向需求的核心。集成式排氣歧管，350bar高壓直噴系統則更多地利用高效燃油霧化、快速蒸發的核心燃燒概念去滿足嚴苛的排放法規，實現清潔燃燒。

此外，“可變”的思路更多地也體現在了圍繞燃燒系統的附件配置上，可變排量機油泵，電子水泵滿足了不同負荷轉速的需求，同時也提升了整機的瞬態響應。在這個整體的基礎上，Zero-tech高強度套筒鏈，蘭徹斯特式平衡軸組，以及全鋁機身，為發動機運轉的靜謐順滑與堅實可靠提供了保障。

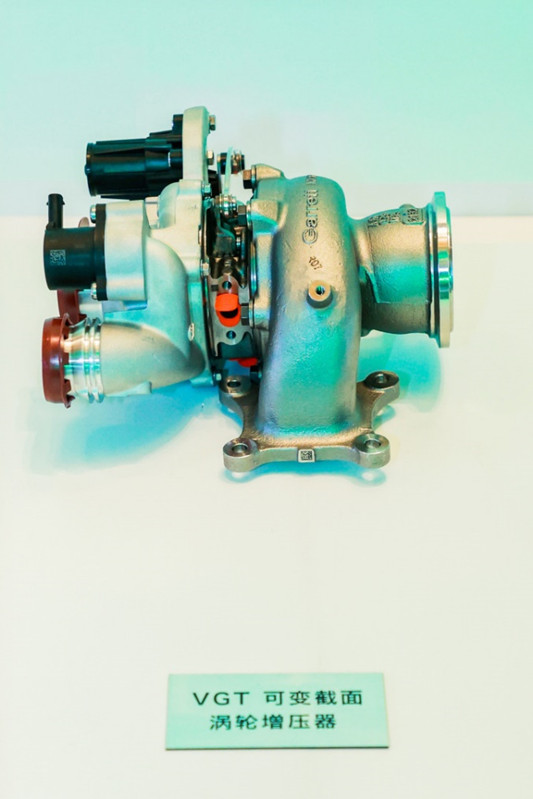

VGT可變截面渦輪技術

這臺發動機是國內2.0T發動機首次匹配VGT技術，可以發現，整機的響應與峰值扭矩得以極大拓展。一般來說，普通發動機的渦輪增壓技術之所以風靡賽場，是由于由廢氣帶動的渦輪可以在一定轉速下達到驚人的增壓進氣量，從而大幅度提升單位體積的爆發動力，也就是升功率。然而，單一的渦輪截面會受廢氣量的制約，在小負荷廢氣量不夠時，很容易產生渦輪“遲滯”現象，也就是說廢氣壓力不足以帶動渦輪產生適應扭矩，從而驅動壓氣機進行進氣增壓，這就是導致最大扭矩會隨轉速“姍姍來遲”，動力響應很慢?？勺兘孛鏈u輪技術，則是利用渦輪截面可變的特征，適應不同的工況，即便在低轉速也可以通過噴嘴環控制氣流流經截面建立起充沛的進氣氣壓，大幅降低動力遲滯現象。這套VGT的應用使得發動機轉速提升到峰值扭矩的時間提升30%，大幅增強了發動機的瞬態加速性能。

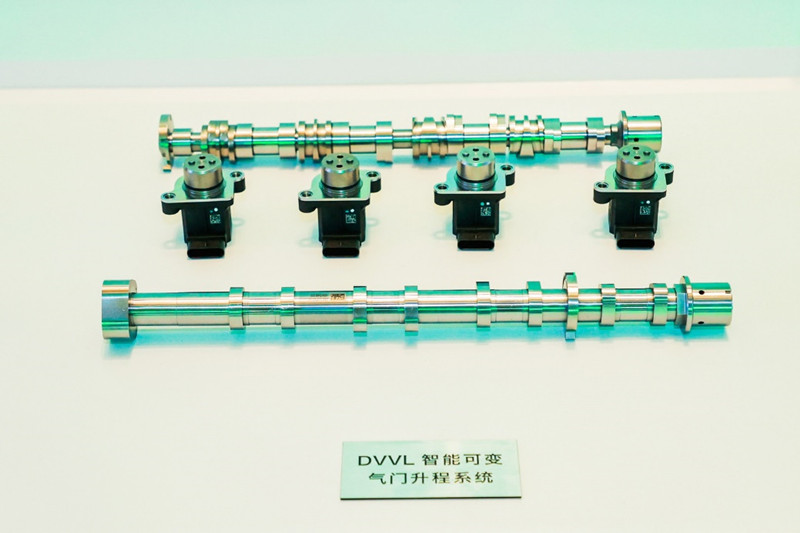

DVVT&DVVL 可變氣門正時/升程技術

DVVL即智能可變氣門升程技術，目的是為了在全工況范圍內均可以保證精準的動力輸出。氣門的升程可以直接決定進氣量，而進氣量則直接影響了發動機的動力性，特別是大負荷充量系數以及結構性氣流建立的問題。另一方面，汽油發動機由于節氣門的存在，在小負荷由于進氣真空，存在的泵氣損失直接降低了整機的熱效率。然而，氣門升程可變則可以很好地同時解決整兩個問題，分別為低負荷與大負荷匹配兩個氣門升程。這套升程控制方式通過對凸輪軸設計匹配滑移式兩級可變升程裝置，利用電磁閥的控制，控制結構在導軌上兩種氣門升程軌道中進行切換。在低速小負荷，低升程控制可以一定程度上代替節氣門進行進氣流量控制，放大進氣壓力，使得節流損失與泵氣損失降到最低，減少油耗。在高升程狀態，可以大幅增加進氣量，提升發動機動力性。結合精準的標定控制策略，使得燃油經濟性提升5%，動力提升3%。動力模式下高升程的設計可以有效提升發動機的瞬態響應，2000rpm響應時間提升28%。

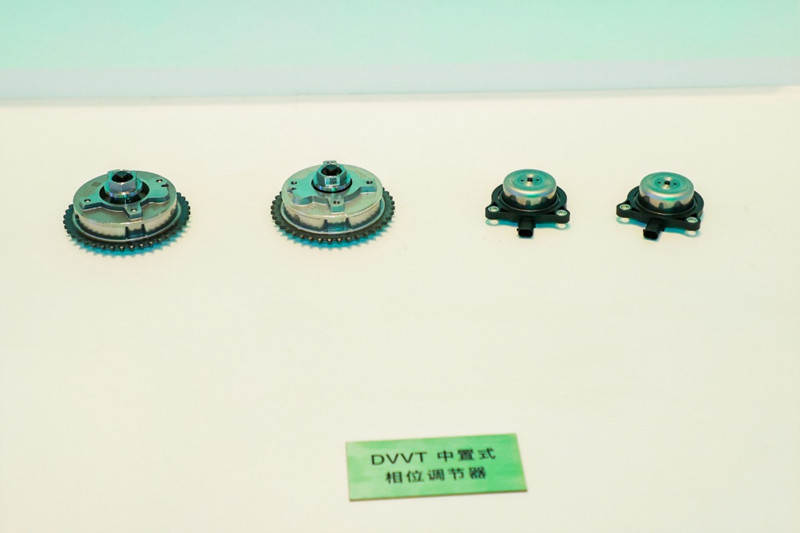

此外，進氣裝置也匹配了進排氣DVVT可變氣門正時技術，在全工況精準控制動力輸出。中置式相位調節器縮短傳統OCV閥至VVT之間的油路，VVT響應速度提升30%，機油消耗量更少。雙VVT大調節范圍在全MAP工況上匹配不同的氣門正時，可以有效提升精準的動力輸出，提高發動機低速扭矩，降低油耗和噪聲水平，優化排放改善怠速穩定性。

電子水泵&可變排量機油泵

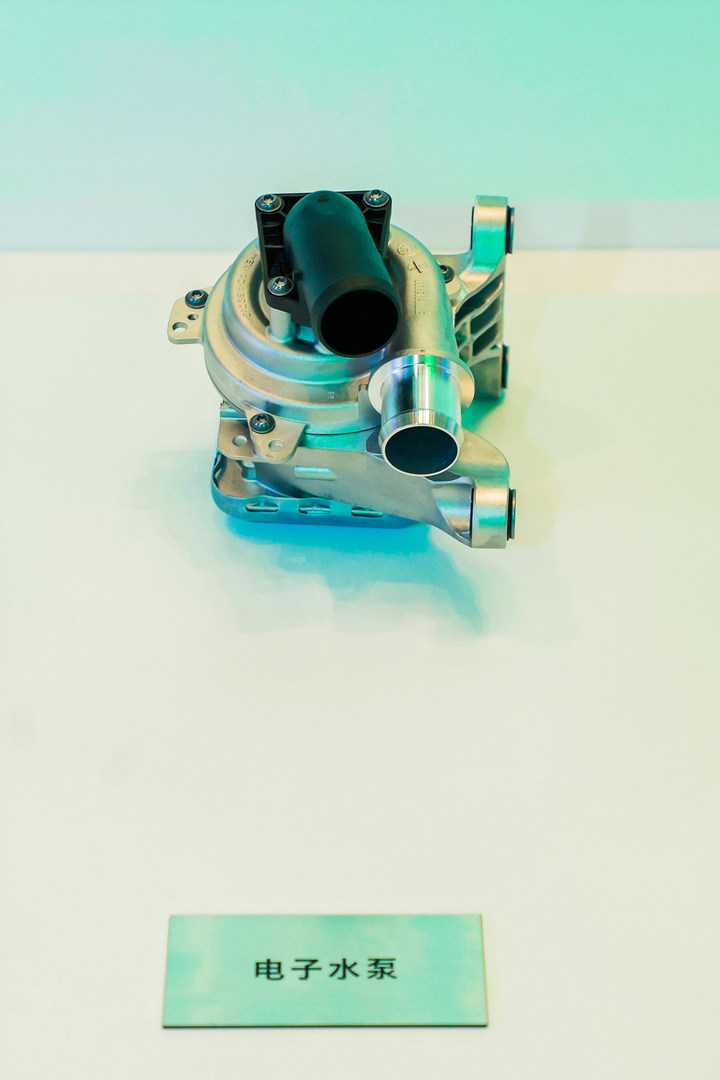

傳統的機械式水泵必須依賴發動機自身轉速連接皮帶為水泵提供動力，而電子水泵則更加靈活，可以實現全方面的功能性碾壓。首先，脫離了皮帶的機械制約，傳遞帶來的噪聲和震動也就隨之得到最大程度的抑制，得到了更好的靜謐性。此外，電子水泵可以由發動機ECU直接控制，根據冷卻需求靈活控制冷卻流量。這種控制的收益是雙方面的，一方面由水泵的高效提供了更好的冷卻以及熱機效果，可以指定更加多變的熱管理策略，另一方面，發動機本身的燃燒系統可以由于更加寬廣靈活的溫控邊界產生更多的設計自由度。例如，這臺水泵可以在冷啟動條件下以最小流量甚至零流量保證發動機熱量不流失，從而快速暖機，而在大負荷時加大馬力快速冷卻，抑制爆震。在動態的工況切換過程中，水泵也可以按照需求提供最快的響應切換甚至是“停機繼續冷卻”的功能。由此可見，這臺發動機不僅僅利用了電子水泵去雙向滿足多變的冷卻/暖機需求，更重要的更加智能的熱管理策略 “主動”配合燃燒系統全面提升了發動機的性能與經濟性參數。

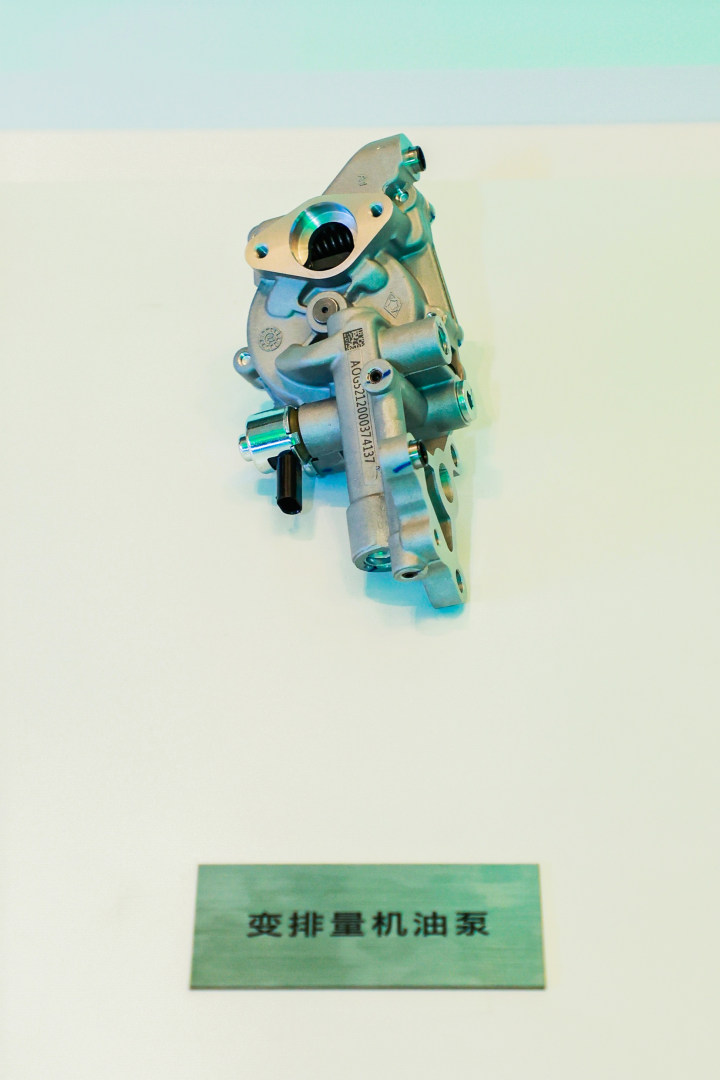

同樣，變排量機油泵提供靈活的潤滑策略，ECU可以根據不同需求提供不同的機油排量，從而減少功率損耗。在這個基礎上，這臺發動機具有“二階變排”的技術概念，簡單來講，是將變排量的維度拓寬到壓力范圍，在中高速下的主油道壓力保持在一個相對恒定值，從而進一步降低不同轉速范圍下的機油損耗。

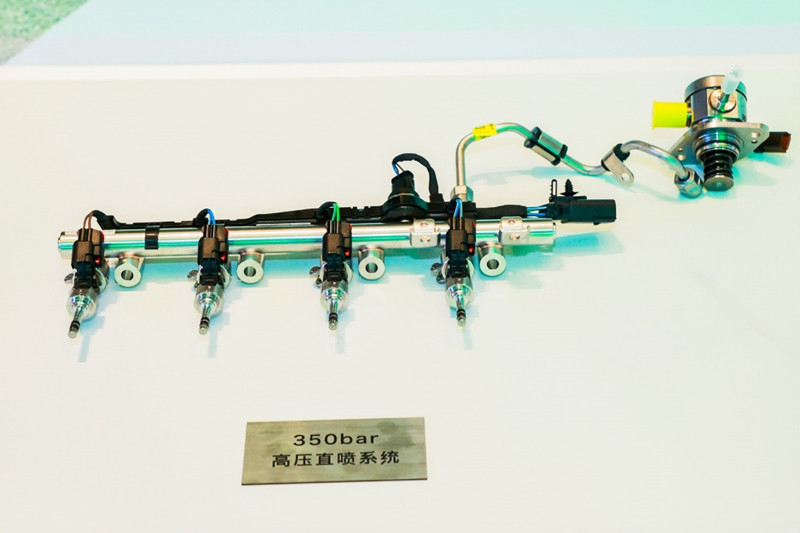

除了多變的技術設定，核心燃燒系統搭載了350bar高壓直噴系統，燃油液滴可以降低到6μm量級，利用壓力的機械破碎有效提升霧化水平。更為特別的是，這套核心燃燒霧化系統對燃油噴孔也進行了特殊優化。高壓噴射往往在低負荷區域會形成更長的噴射貫穿距，直觀來說就是會造成燃油的“濕壁”現象，反而惡化燃燒，甚至造成機油稀釋以及爆震等問題。這套系統采用了CVO小流量精準控制技術，從而利用多次噴射等技術，減少高壓噴射帶來的問題，精確控油穩定小負荷燃燒，降低機油稀釋和早燃爆震等現象。這一改動也會帶來連鎖的鏈?zhǔn)絻?yōu)化效果，例如點火角等控制參數可以通過爆震傾向的降低前移，從而加快燃燒速度提高熱效率等等。另外激光打孔噴油器配合了全新設計的階梯型噴孔設計，有效降低了噴油器結焦問題，改善PN排放和油耗，同時也會穩定燃燒，優化NVH等參數，帶來諸多益處。

熱管理：集成排氣歧管與進氣冷卻優化

為了應對冷氛圍低速小負荷，特別是冷啟動等暖機困難的問題，發動機缸蓋應用了集成排氣歧管技術，縮短排氣歧管系統長度，實現內部EGR，利用尾氣熱量加熱冷卻水，配合電子水泵縮短了暖機時間。同時，余熱能量可以有效被利用轉化，促進燃油蒸發，加速后處理系統催化器啟動，從缸內生成與尾氣后處理兩個方面降低排放，特別是如顆粒物、未燃碳?xì)溲趸锏取８哓?fù)荷時，集成排氣也可以通過冷卻液降低廢氣溫度，降低增壓器熱負荷，給予最大功率區間接近當量空燃比的控制潛力，提升渦輪增壓能力，從而增加整機動力性。此外，這種設計還可以減少發動機排氣系統零件數量，實現結構緊湊的輕量化設計。

作為性能主機，MG進行了全面的前艙環境溫度分布研究，優化進氣管路布置，通過標定軟件的控制策略調整，匹配高溫特定VVT等參數，使得高溫進氣工況甚至是高原的稀薄進氣工況，也可以穩定發動機的整機動力。全局MAP上可以根據整機熱管理系統調整冷卻溫度，城市擁堵工況在高溫下的進氣溫度可以下降12%，從而提升高溫整車動力性。

NVH與輕量化設計方案

這臺發動機首先從整體架構上利用拓?fù)鋬?yōu)化，提高了整機結構件的模態，降低輻射噪聲，同時對發動機內部的燃燒參數進行優化，降低缸壓爆發上升的升高率，此外進行了發聲件機械噪聲的進一步優化處理，從三個維度上保證NVH的全面優化。

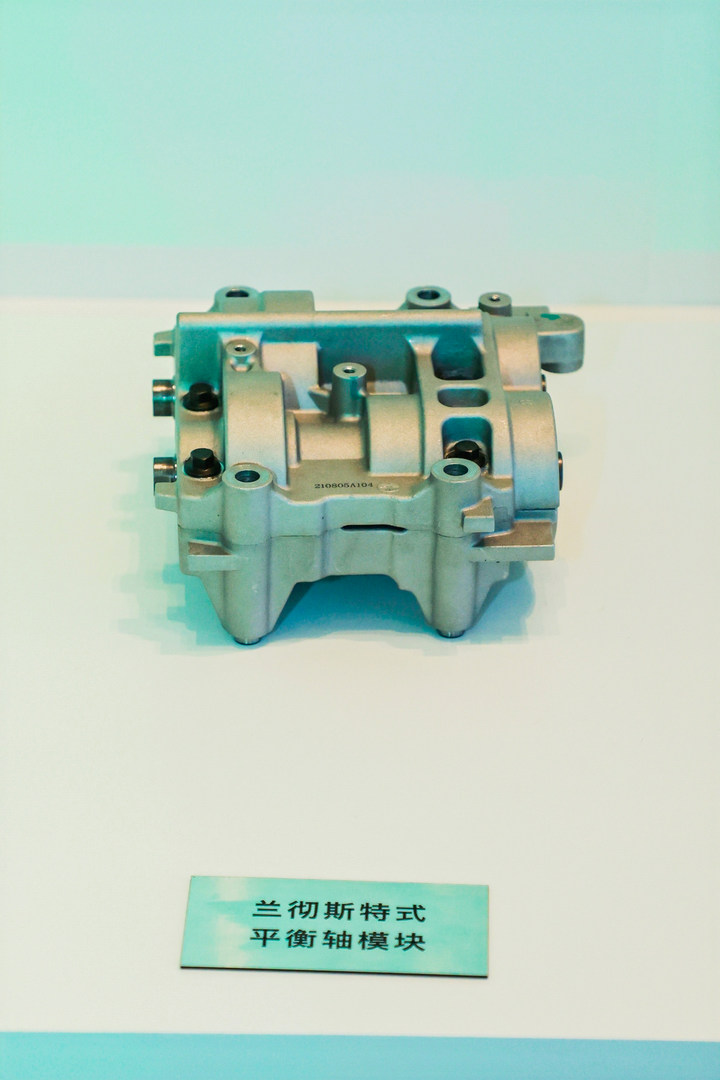

雖然4缸機先天抵消了發動機自身的一階往復慣性力，但不均勻點火仍存在振動的二階分量，要想得到更強的抑制，需要使用一些額外的配件進行抵消，從而實現更好的NVH效果。這款發動機采用了蘭徹斯特式平衡軸，一體化的平衡軸組件不同于長軸布置于曲軸的兩側，而是通過一個組件的方式通過齒輪布置在曲軸的下方。這種平衡軸幾乎實現了現有平衡軸所有的優點，特別是在實現靜謐降噪防震的同時大幅縮小了體積。此外，搭配消隙齒輪以及高精度靜音軸承，減少了70%以上的二階振動激勵，大幅提升整車的駕駛平順性與靜謐感。

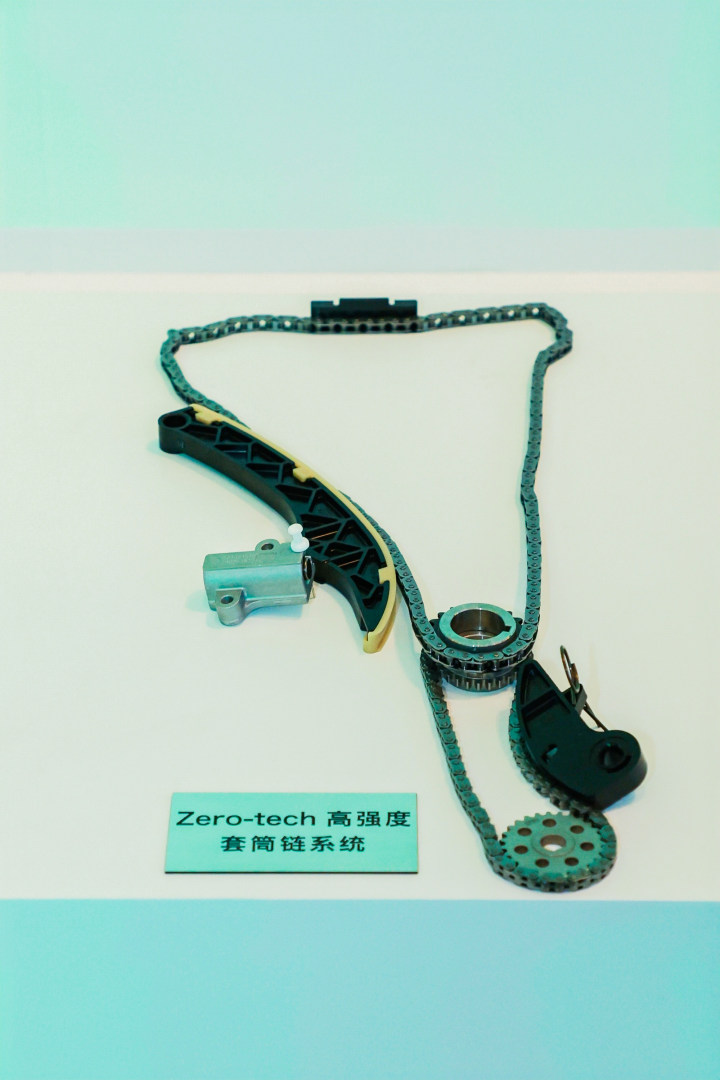

Zero-tech高強度套筒鏈技術具有輕量化、高強度的特性，結合與之完美配合的導軌型線，優異的結構設計與獨特的環形棘齒主動減震技術，可以有效靜音并降低摩擦。

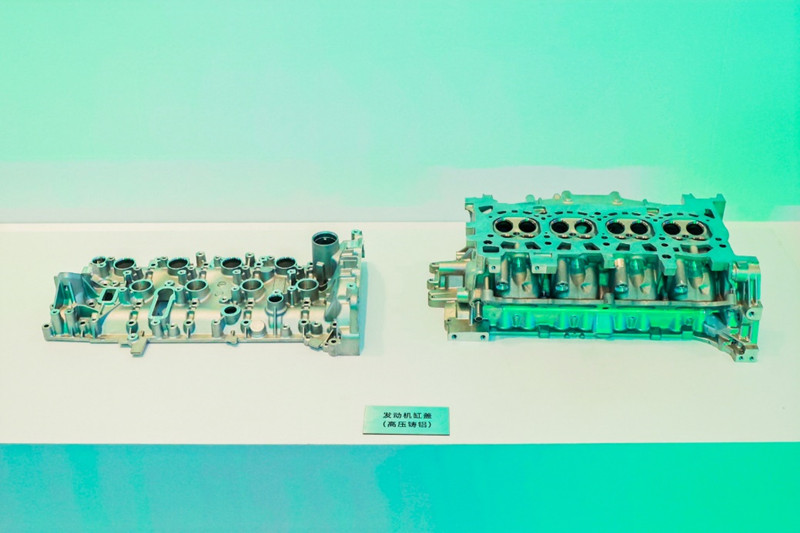

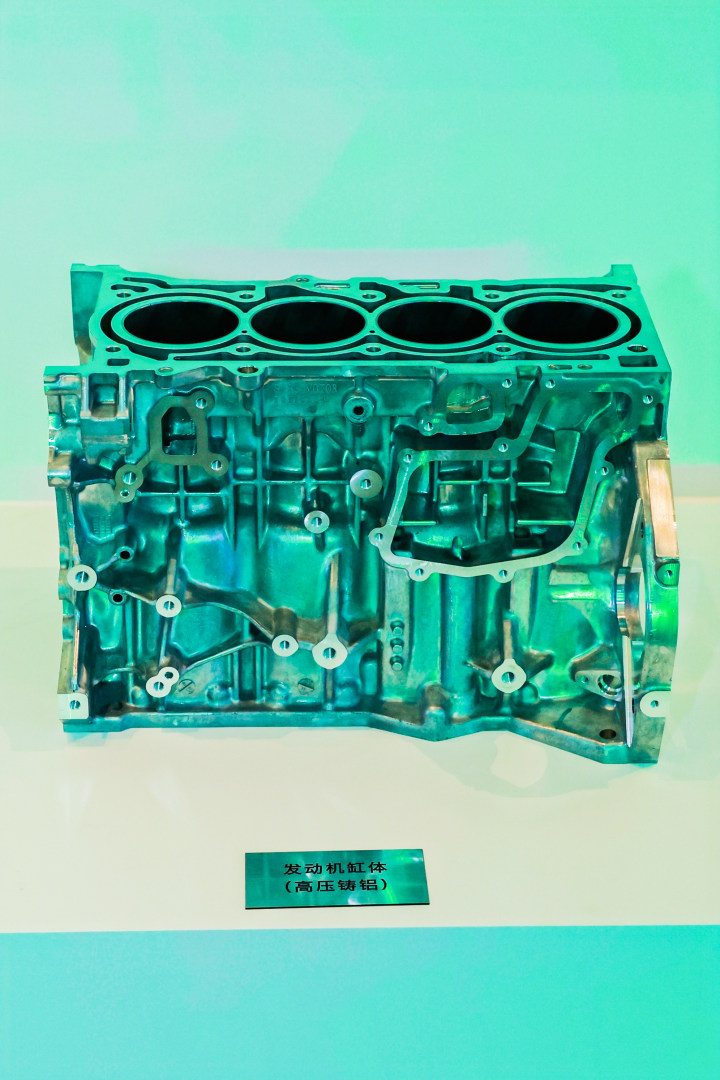

整機采用了航空級全鋁發動機機體，其中機體為高壓鑄鋁合金，缸蓋為重力鑄造鋁合金，整機重量相比上一代降低15%。設計團隊同時利用了仿真技術精確計算薄弱點，加強結構，有效消除機體疲勞、缸體變形等問題，使得整機的可靠性更強。

TCR ASIA 冠軍動力

這臺黑標發動機同樣搭載在了上汽MG的賽車車型MG5 XPOWER TCR 上，特別改裝了動力取向渦輪與加強了冷卻系統，使得渦輪系統進一步加強，動力更加充沛。經過特殊調校改裝后，整機功率可達385Ps，助力MG XPOWER車隊2022年首戰即斬獲TCR ASIA和CTCC超級杯三個冠軍，成為毫無疑問的冠軍動力。同樣，這也說明，這臺發動機的動力潛力巨大，這就得益于基本燃燒系統的前瞻設計與可變系統的得力加持。

MG POWER 重新定義發動機終極高度

總的來看，在純電化大行其道的今天，上汽利用這臺黑標發動機給出了自己對于未來發動機發展的理解。整車的動力性尤為突出，升功率以及瞬態響應性達到了國內設計水平的新高度，而油耗、排放方面也不輸混動機型。整機的設計融合了當前主流發動機技術，特別突出“靈活可變”的設計思路，整機進行了特別的整合與調校，這也是保留性能的同時滿足法規要求的核心。另外，MG POWER 在國際賽事上取得的不俗成績說明，發動機的高度不僅僅停留在城市中，而更應該覆蓋廣闊的用車場景。一直以來，國內的汽車開發被城市、油耗、排放過多的限制在了對環保與法規的水平上，而真正屬于汽車本身的領域被過分忽視了?？赏嫘愿鼜?qiáng)的性能車型應當更多出現在中國車主的視野中，MG這臺黑標發動機值得更多關注。
